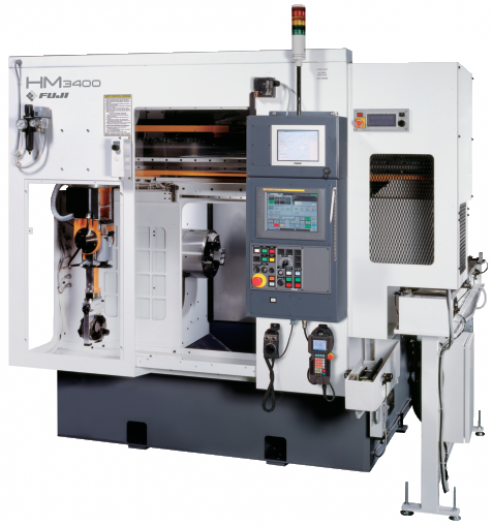

HM - 3400

HM - 3400

Výkonná frézovací buňka umožňující obrábět 5 ploch při jednom upnutí. Ve spojení se soustružnickou buňkou zvyšuje výkon a snižuje náklady na obrábění větších součástí.

  • zabudovaný robot FUJI L292H s otočným ramenem nebo portálový zakladač L673H
  • Současné řízení ve 4 osách
  • „Live tool“ vřetena montovaná na revolverovou hlavu
  • Možnost obrábění šikmých děr na ose B s pevným úhlovým držákem
  • Výběr z 6, 10 nebo 15polohové revolverové hlavy
  HM3400
velikost dílce mm Ø 300 x 120
osa C průměr vřetena mm Ø 80
osa C čelo vřetena   A2-6
počet nástrojových pozic   6, 10, 15
čas polohování nástrojové hlavy sec  1.5
mechanismus nástrojové hlavy   three piece coupling
velikost sklíčidla inch 10
CNC řízení   FANUC 0i-MB
rozjezdy suportů mm osa X: 275
osa Z: 400
osa Y: 230
motor posuvu kW osa X: 3.0
osa Z: 3.0
osa Y: 3.0
osa C: 4.0
Specifikace robota
typ robota   L292-B L672-B
max. zátěž kg 10 + 10 10 + 10
řízení robota   MAX SP1 MAX SP1
Rozměry stroje
zástavba mm x mm 1 850 x 2 175 1 850 x 1 850
výška mm 2 810 3 160
hmotnost kg 5 500 5 500




Specifikace revolverových hlavicSM22-6SM22-10SM22-15
počet nástrojových pozic   10  15
rychlost poháněného nástroje min-¹  max. 3 200  max. 5 000  max. 5 000
motor vřetena poháněného nástroje kW 3.7 / 5.5  3.7 / 5.5  3.7 / 5.5
max. výkon kW  5.5  3.7  3.2
velikost kleštiny mm  40  32  25
max. průměr upnutého nástroje mm  Ø 25  Ø 20  Ø 16
