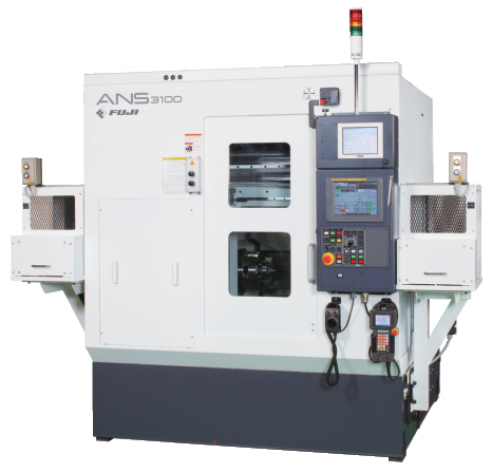

ANS-3100

ANS-3100

Jednovřetenový modul je prioritně využíván pro integraci s dvouvřetenovým soustruhem nebo s frézovacím modulem pro redukci cyklového času, zabezpečení taktu nebo technologického doplnění obrábění.

  • Vestavěný robot Fuji L290H s otočným ramenem
  • Tvrzená a broušená konstrukce pojezdu
  • 90° lože pro vynikající odvod třísek
  • Obrábění kusu zepředu a zezadu se soustružením, čelním obráběním, řezáním závitů, drážkováním a vrtáním v jediné sestavě bez obsluhy
  • Ovládání FANUC 18i-TA
  ANS3100
velikost dílce mm Ø 200 x 90
průměr vřetena mm Ø 100
čelo vřetena   A2-6
vrtání vřetena mm Ø 56
otáčky min-¹ max. 3 500
motor vřetena kW 11 / 15
počet nástrojových pozic
čas polohování nástrojové hlavy sec  0.4
mechanismus nástrojové hlavy   cam
velikost sklíčidla inch 8 ~ 10
CNC řízení   FANUC 0i-TD
rozjezdy suportů mm osa X: 225
osa Z: 465
motor posuvu kW osa X: 3.0
osa Z: 3.0
Specifikace robota
typ robota   L292-H
max. zátěž kg 5 + 5
řízení robota   MAX SP1
Rozměry stroje
zástavba mm x mm 1 750 x 1 906
výška mm 2 260
hmotnost kg 3 500

Specifikace stroje s koníkem

  ANS3100
max. délka dílce mm 300
typ integrovaného hrotu   MT.4
zdvih hrotu mm 130
průměr hrotu mm Ø 100
