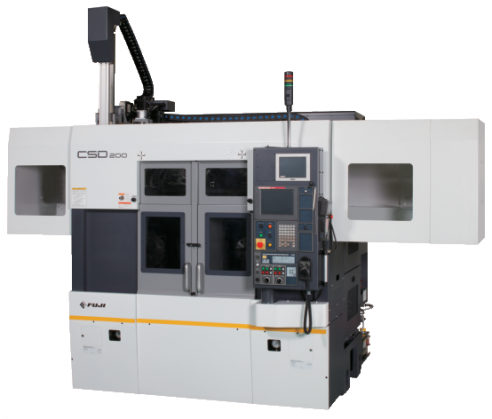

CSD-200

CSD-200

Paralelní dvouvřetenový CNC soustruh je vybavený kluzným vedením  v ose X a lineárními válečkovými vedeními v ose Z. Dvojitý robot je k dispozici pro vysokorychlostní nakládání a vykládání součástí v bezobslužném režimu

  • 6" - 8" sklíčidlo
  • Rychlé a přesné automatické soustružení a manipulace se složitými díly snižuje náklady na práci a zvyšuje produktivitu
  • Věž schopná dosáhnout rychlosti 0,26 s/index
  • Otočný ovládací panel
  • Zadní nebo volitelný bočně umístěný třískový dopravník
  • Údržbové položky jsou pohodlně umístěny v jedné části stroje
Specifikace stroje
  CSD200/CSD200 Dual-G
velikost dílce mm Ø 120 x 60
max. oběžný průměr mm Ø 250
průměr vřetena mm 80
čelo vřetena   A2-5
vrtání vřetena mm Ø 42
otáčky min-¹ max. 4 000
motor vřetena (cont. / 15 min.) kW 5.5 / 7.5
počet nástrojových pozic   8
velikost sklíčidla inch 6 ~ 8
rozjezd suportů mm osa X: 120
osa Z: 150
rychloposuv m/min osa X: 24
osa Z: 24
min. nastavitelný posuv mm osa X: 0.001
osa Z: 0.001
servo motor kW osa X: 1.2
osa Z: 1.2
NC / CNC řízení   FANUC 0i-TD
Specifikace robota
typ robota   LX-30S
max. zátěž kg 3 + 3
řízení robota   MAX-SP1-SRV
Rozměry stroje
zástavba mm x mm 1 900 x 2 150
výška (včetně robota) mm 3 045
hmotnost (včetně robota) kg 4 500
