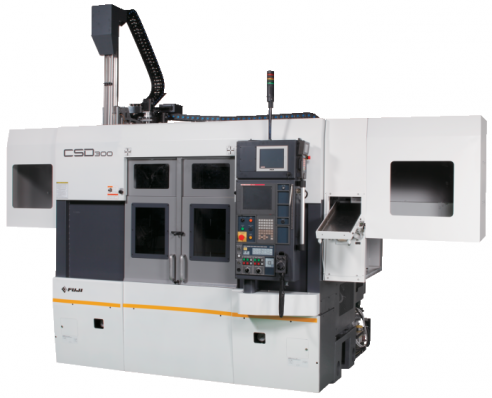

KOMPAKTNÍ DVOUVŘETENOVÝ SOUSTRUH FUJI CSD-300
PRO NEJVÝKONNĚJŠÍ MANIPULACI S MATERIÁLEM VE SVÉ TŘÍDĚ

Nový kompaktní soustruh FUJI CSD-300 s paralelními vřeteny nabízí nejvýkonnější manipulaci s materiálem.
Pro spolehlivou manipulaci s těžkými kusy o max. Ø 200mm x 100mm a váze 5kg + 5kg je CSD-300 vybaven hydraulickým manipulátorem a sklíčidly o velikosti 8” – 10”. Kalené kluzné vedení a podstavec o délce 2260 mm umožňují silové obrábění.
CSD-300 je určen pro rychlé a přesné soustružení různých součástí. Revolverová hlava má max. rychlost 0,26 s/polohu a dvě vřetena CSD-300 Ø 100mm (A2-6) jsou vybavena vysoce výkonnými motory 15 / 20 HP. Vyrovnání robota s osou vřetena je dosaženo díky řízení portálového robota CSD-300 ve 3 osách.
Ekologicky přátelský CSD-300 se vyznačuje energeticky úspornou funkcí automatického vypínání s LED kontrolkou. Uživatelsky příjemné vybavení zahrnuje zadní (nebo volitelný postranní) dopravník třísek a prvky pro údržbu jsou vhodně umístěné v jedné části stroje.
Obrábění na strojích FUJI je příkladem dokonalého procesu obrábění součástí. Tyto vysoce přesné stroje jsou vybaveny vestavěnou robotickou automatizací, automatickým měřením pro zajištění kontroly kvality během obrábění a nejpřesnějšími upínacími zařízeními - to vše od jediného dodavatele.
Vzhledem k vyššímu podílu automatizace vyrábějí stroje FUJI efektivně a spolehlivě velice kvalitní díly s menším nárokem na pracovní sílu.

Specifikace stroje
  CSD300
velikost dílce mm Ø 200 x 100
max. oběžný průměr mm Ø 310
průměr vřetena mm 100
čelo vřetena   A2-6
vrtání vřetena mm Ø 56
otáčky min-¹ max. 4 000
motor vřetena (cont. / 15 min.) kW 7.5 / 11
počet nástrojových pozic   10
velikost sklíčidla inch 8 ~ 10
rozjezd suportů mm osa X: 140
osa Z: 200
rychloposuv m/min osa X: 24
osa Z: 24
min. nastavitelný posuv mm osa X: 0.001
osa Z: 0.001
servo motor kW osa X: 1.2
osa Z: 1.2
NC / CNC řízení   FANUC 0i-TD
Specifikace robota
typ robota   LX-30H
max. zátěž kg 5 + 5
řízení robota   MAX-SP1-SRV
Rozměry stroje
zástavba mm x mm 2 260 x 2 150
výška (včetně robota) mm 3 240
hmotnost (včetně robota) kg 5 500
