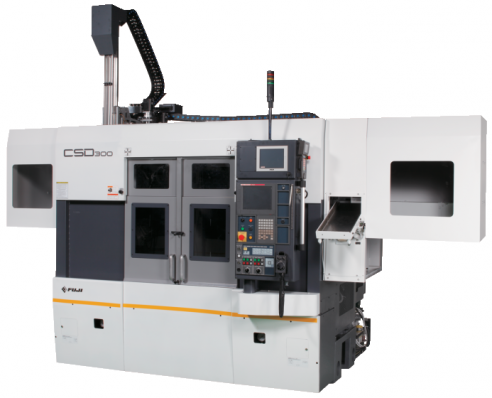

CSD-300R

CSD-300R

Model CSD 300 R vychází z modelu CSD 300, oproti kterému nabízí navíc naháněné nástroje.

Specifikace stroje
  CSD300R
velikost dílce mm Ø 200 x 100
max. oběžný průměr mm Ø 310
průměr vřetena mm 100
čelo vřetena   A2-6
vrtání vřetena mm Ø 56
otáčky min-¹ max. 3 630
motor vřetena (cont. / 15 min.) kW 11 / 15
počet nástrojových pozic   10
velikost sklíčidla inch 8 ~ 10
rozjezd suportů mm osa X: 140
osa Z: 200
rychloposuv m/min osa X: 24
osa Z: 24
min. nastavitelný posuv mm osa X: 0.001
osa Z: 0.001
servo motor kW osa X: 1.8
osa Z: 1.8
NC / CNC řízení   FANUC 32i-B
Specifikace robota
typ robota   LX-30H
max. zátěž kg 5 + 5
řízení robota   MAX-SP1-SRV
Rozměry stroje
zástavba mm x mm 2 260 x 2 150
výška (včetně robota) mm 3 240
hmotnost (včetně robota) kg 5 500

Specifikace poháněného nástroje

  CSD300R
max. průměr upnutí mm Ø 16
počet nástrojových pozic   10
otáčky min-¹ max. 4 000
motor vřetena kW (hp) 2.7 (3.7)

Výkon (vrtání / řezání závitů)

  vrtánířezání závitů
max. průměr mm Ø 16 M12 x 1.75
otáčky vřetena m/min 50 10
řezná rychlost min-¹ 1 000 265
rychlost posuvu   0.21 mm/rev 464 mm/min
