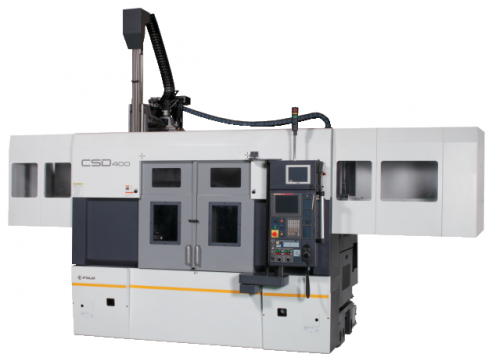

CSD-400

CSD-400

Paralelní dvouvřetenový CNC soustruh s kaleným kluzným vedením v ose Z a X  s vynikajícím tlumivým efektem, který umožňuje dosažení vysoké kvality povrchu a prodloužení životnosti nástrojů. Stroj je určen pro silové obrábění. Je vybaven automatickým nakladačem s portálovým robotem a hydraulickým upínáním, které umožňuje udržet těsné tolerance při přepínání dílů mezi vřeteny.

  • Spolehlivé automatické nakládání těžkých dílů - 200mm x 100mm s nosností 5 kg + 5 kg
  • 8 "- 10" sklíčidlo
  • Rychlé a přesné automatické soustružení a manipulace se složitými díly snižuje náklady na práci a zvyšuje produktivitu
  • Věž schopná dosáhnout rychlosti 0,26 s/index
  • Otočný ovládací panel
  • Zadní nebo volitelný bočně umístěný třískový dopravník
  • Údržbové položky jsou pohodlně umístěny v jedné části stroje
Specifikace stroje
  CSD400
velikost dílce mm Ø 300 x 150
max. oběžný průměr mm Ø 420
průměr vřetena mm 120
čelo vřetena   A2-8
vrtání vřetena mm Ø 67
otáčky min-¹ max. 2 220
motor vřetena (cont. / 15 min.) kW 15
počet nástrojových pozic   12
velikost sklíčidla inch 10 ~ 12
rozjezd suportů mm osa X: 195
osa Z: 315
rychloposuv m/min osa X: 24
osa Z: 24
min. nastavitelný posuv mm osa X: 0.001
osa Z: 0.001
servo motor kW osa X: 1.8
osa Z: 1.8
NC / CNC řízení   FANUC 0i-TD
Specifikace robota
typ robota   LX-30B
max. zátěž kg 15 + 15
řízení robota   MAX-SP1-SRV
Rozměry stroje
zástavba mm x mm 2 720 x 2 360
výška (včetně robota) mm 3 715
hmotnost (včetně robota) kg 7 500
