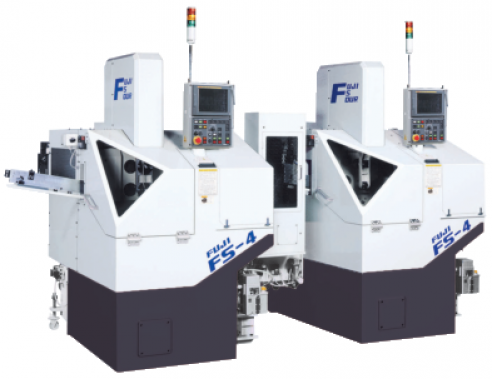

FS4-3100

FS4-3100

Velmi rychlý automat pro velkoobjemovou výrobu ložiskových kroužků či podobných dílů. Doba výměny součásti do 2,5 sekundy.

  • Vestavěný vysokorychlostní nakladač FUJI L35-08H
  • Neuvěřitelně přesný stroj s broušeným pojezdem se souborem nástrojů zkracujícím dobu výměny nástroje o 50%
  • Výsuvné dveře se snadným přístupem
  • Volba nakladače kusů typu dutina/čep nebo vzduchové sklíčidlo
  • Ovládání pomocí dotykové obrazovky
  • Kompaktní velikost 1 100 mm x 1 675 mm
  FS4-3100
velikost dílce mm Ø 100 x 60
průměr vřetena mm Ø 100
čelo vřetena   A2-6
vrtání vřetena mm Ø 56
otáčky min-¹ max. 4 000
motor vřetena kW 7.5 / 11
tooling   gang
velikost sklíčidla inch 8
CNC řízení   FANUC 0i-TD
rozjezdy suportů mm osa X: 300
osa Z: 270
motor posuvu kW osa X: 1.6
osa Z: 1.6
Specifikace robota
typ robota   L35-08H
řízení robota   FANUC
chapač   Cup / Pin / Air chuck
max. zatížení kg Cup / Pin: 2 + 2
Air chuck (fixed): 1 + 1
Air chuck (rotatory): 0.5 + 0.5
Rozměry stroje
zástavba mm x mm 1 100 x 1 675
výška mm 2 115
hmotnost kg 2 500
