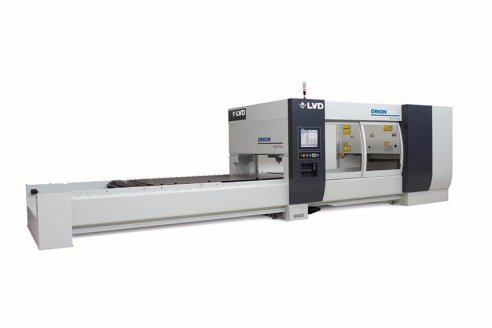

Ekonomické laserové řezání
ORION série

ORION série

NÁKLADOVĚ EFEKTIVNÍ ŘEZÁNÍ LASEREM

  • Ideální jako stroj na vstupu materiálu pro dílny se zakázkovou výrobou stejně jako stroj v prostředí celulární a vysoce produktivní výroby
  • Přímo snižuje náklady na součásti obráběné laserem díky nižším investičním nákladům
  • Nový řídicí systém s dotykovou obrazovkou Touch-L pro snadné použití
  • Pro zpracování plechů do 3000 x 1500 mm (5'x10') (X x Y)
  • Možnost zpracování měkké oceli do tloušťky 16 mm (0,63"), nerezové oceli do 15 mm (0,59") a hliníku do 10 mm* (0,39")
  • Systém rychlé výměny čoček
  • Osa Z 240 mm pro řezání předběžně ohnutých součástí a profilů
  • Robustní hybridní provedení zajišťuje vynikající kvalitu a spolehlivost řezu
  • Integrovaný LVD - Fanuc, stroj, řídicí systém, laserový zdroj a motorový pohon
  • Nízké provozní náklady
  • Snadné použití
  • Kompaktní rozměry
  • Rychlá instalace

Hlavní volitelné příslušenství:

  • Zakládací rameno
  • Laserový zdroj volitelně 2,5 nebo 4 kW
  • Offline software Cadman-L 3D
  • Umožňuje doplnit automatizaci
  • Automatický zakládací/odebírací systém
  • Automatický systém manipulace s materiálem Compact Tower (CT) v provedení se 4, 6 nebo 10 paletami

K dispozici jsou následující modely:

Orion 3015 Plus



K dispozici jsou následující možnosti automatizace:

  • Compact Tower – Laser (CT-L) - systém automatického zakládání a odebírání materiálu a integrovaný systém ukládání materiálu
 ORION 3015 PlusORION 4020 Plus
Max. rozměr plechu - L (délka) mm 3000 4000
Max. rozměr plechu - B (šířka) mm 1500 2000
Rozsah osa X mm 3080 4090
Rozsah osa Y mm 1555 2060
Rozsah osa Z mm 240 240
L-délka stroje mm 7950 10800
W-šířka stroje
mm
3900 4600
H-výška stroje mm 2200 2200
Max. hmotnost tabule plechu kg 570 1000
Hmotnost stroje kg 13000 15000
