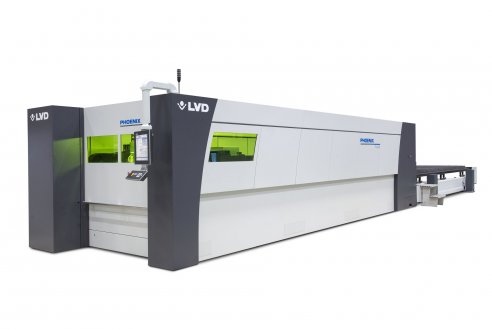

Univerzální řezací stroj pro všechny aplikacePhoenix FL
INFORMACE
K dispozici jsou následující modely:
Phoenix FL-3015 - 4 kW, 6 kW, 10 kW, 12 kW nebo 20 kW
Phoenix FL-4020 - 4 kW, 6 kW, 10 kW, 12 kW nebo 20 kW
Phoenix FL-6020 - 4 kW, 6 kW, 10 kW, 12 kW nebo 20 kW
Phoenix FL-6525 - 6 kW, 12 kW nebo 20 kW (pro řezání v úkosu 12 kW, 20 kW)
Phoenix FL je dynamický, všestranný stroj pro řezání vláknovým laserem - dokáže zpracovávat širokou škálu typů a tlouštěk materiálů s vysoce výkonnými funkcemi a vysokou dynamikou což zaručuje vysokou produktivitu práce. Systém je nabízen také ve velkoformátových modelech a s pokročilou automatizací.
-
Vysoká dynamika, vysoký výkon pro řadu úloh
-
Laserový zdroj o výkonu 4, 6, 10, 12 a 20 kW.
-
Formáty archů: 3050 x 1525 mm, 4065 x 2035 mm, 6160 x 2035 mm
-
Phoenix FL-6525: 6400 x 2500 mm, řezání v úkosu 6100 x 2000
-
Inteligentní továrna - kompatibilní s Průmyslem 4.0
Volitelné možnosti
Náklopná hlava a řezání v úkosu na Phoenix FL-6525
Rozšiřte své možnosti zpracování o řezání v úkosu.
Pokročilá 2.5D řezací hlava umožňuje úkosové řezy až do úhlu 45 stupňů pro řezání různých tvarů a profilů a zkrácení doby přípravy pro následné procesy (příprava pro svařování atd.).
Automatická výměna trysek
Rychlý a efektivní automatický měnič trysek zkracuje neproduktivní čas. Provádí také automatickou kontrolu, vyrovnání a čištění trysek, čímž zajišťuje spolehlivé výsledky řezání.
Stroj připravený pro automatizaci
Připravte Phoenix FL na budoucí automatizaci pomocí automatizačního rozhraní pro automatizaci třetích stran, čističe plechů a výstražného systému tele-alarm.
Příčný dopravník šrotu
Zásobníky šrotu lze u modelů Phoenix FL-3015 s výkonem do 12 kW nahradit volitelnými dopravníky. Modely Phoenix FL-4020, 6020 do 12 kW lze vybavit přídavným příčným dopravníkem pro přepravu malých dílů/šrotu do zásobníku umístěného vedle stroje.
Automatizace nakládání a vykládání
Automatický systém nakládání/vykládání palet speciálně navržený pro modely Phoenix FL-4020 a 6020 zvládá těžké obrobky a je ideální pro velkoobjemové aplikace.
Modulární automatizace LVD MOVit
Automatizujte svůj stroj Phoenix FL pro ještě vyšší produktivitu. Vyberte si kompaktní věžový systém MOVit, flexibilní automatizaci (FA-L) nebo systém Load-Assist nebo zvažte věžové (TAS) nebo skladové (WAS) automatizační jednotky pro velkoplošné skladování a přípravu materiálu.
K dispozici jsou následující možnosti automatizace:
- Flexible Automation – Laser (FA-L) - velmi rychlý systém zakládání a odebírání materiálu za pouhých 40 sekund
- Compact Tower – Laser (CT-L) - systém automatického zakládání a odebírání materiálu a integrovaný systém ukládání materiálu
-
Load-Assist - Snadné nakládání a vykládání
-
Tower Automation System - (TAS) - Vysoce konfigurovatelný věžový úložný systém
- Systém automatizace skladu - (WAS) - Vysoce flexibilní /přizpůsobivý/systém skladování a vyskladňování surovin a hotových výrobků
PARAMETRY
| Phoenix-FL | 3015 | 4020 | 6020 | 6525 | 6525 |
|---|---|---|---|---|---|
| Specifikace stroje |
|||||
| straight cutting | bevel cutting | ||||
| Max. rozměr plechu - L (délka) | 3050 mm | 4065 mm | 6160 mm | 6400 mm | 6100 mm |
| Max. rozměr plechu - B (šířka) | 1525 mm | 2035 mm | 2035 mm | 2500 mm | 2000 mm |
| Rozsah osa X | 3185 mm | 4200 mm | 6280 mm | 6500 mm | 6125 mm |
| Rozsah osa Y | 1560 mm | 2070 mm | 2070 mm | 2600 mm | 2030 mm |
| Rozsah osa Z | 130 mm | 130 mm | 130 mm | 200 mm | 300 mm |
| Max. hmotnost tabule plechu | 750 kg | 1600 kg | 2400 kg | 3800 kg | 3800 kg |
| Čas výměny tabule | 35 s | 39 s | 48 s | 90 s | 90 s |
| Max. přísuvná rychlost X -Y | 140 m/min | 140 m/min | 140 m/min | 100 m/min | 100 m/min |
| Max. přísuvná rychlost Z | 30 m/min | 30 m/min | 30 m/min | 50 m/min | 50 m/min |
| Opakovaná přesnost | ± 0.025 mm | ± 0.025 mm | ± 0.025 mm | ± 0.025 mm | ± 0.025 mm |
| Přesnost pozicování | ± 0.050 mm | ± 0.050 mm | ± 0.050 mm | ± 0.050 mm | ± 0.050 mm |
| Výměník trysek | volitelný | volitelný | volitelný | volitelný | volitelný |
| Rozměry stroje | |||||
| Hloubka | 8825 mm | 13000 mm | 17200 mm | 19000 mm | 19000 mm |
| Šířka | 2560 mm | 6300 mm | 6300 mm | 6700 mm | 6700 mm |
| Výška (dveře otevřeny) | 3400 mm | 3360 mm | 3360 mm | 2950 mm | 2950 mm |
| Hmotnost | cca 13 t | cca 16,5 t | cca 21 t | cca 28 t | cca 28 t |
| Specifikace laseru | |||||
| Typ | IPG YLS | IPG YLS | IPG YLS | IPG YLS | IPG YLS |
| Výkon | 4 - 6 - 10 - 12 - 20 kW | 4 - 6 - 10 - 12 - 20 kW | 4 - 6 - 10 - 12 - 20 kW | 4 - 6 - 10 - 12 - 20 kW | 4 - 6 - 10 - 12 - 20 kW |
| Stabilita | ± 2% | ± 2% | ± 2% | ± 2% | ± 2% |
| Vlnová délka | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm |
