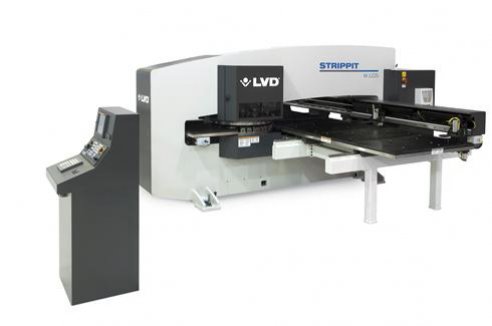

Vysokokapacitní výkonný vysekávací strojSTRIPPIT M série
INFORMACE
VELKOKAPACITNÍ A VYSOCE VÝKONNÝ DĚROVACÍ LIS
- Ideální pro zpracování proměnlivých dávek, celulární výrobu a prostředí výroby na plný výkon
- Vysoce výkonný hydraulický systém vyvíjející sílu 20 metrických tun
- Konfigurace velkokapacitní 47-polohové revolverové hlavy (větší o 51% oproti předchozí generaci)
- Pohon lisu s malou spotřebou energie (průměrná spotřeba 6,5 kW; spotřeba ve vyčkávacím režimu 0,9 kW)
- Děrovací lisy s jednou z nejnižších spotřeb energie ve světě
- 3 standardní autoindexovací stanice 88,9 mm (3,5")
- 4 standardní stanice 50,8 mm (2")
- Volná posuvová výška 25 mm (0,984”) maximalizuje možnosti tváření
- Systém rychlé výměny nástrojů
- Funkce polohovatelného zásobníku nástrojů Multi-Tool (patent LVD)
- Plně programovatelný systém beranu včetně cyklů tváření a tichého děrování (Forming & Quiet Punch)
- Kompatibilní s nástroji typu "kolečka" a "závitovací jednotky"
- Automatická optimalizace zdvihu Smart Stroke
- Smart Clamp® automatická optimalizace mrtvé zóny děrování
- Výkonný a uživatelsky přátelský řídicí systém Fanuc 180iP na bázi PC s Windows® s možností síťového připojení
Hlavní volitelné příslušenství:
- Automatické mazání nástrojů ABS
- Automatický zakládací/odebírací systém
- Systém Compact Tower (6 nebo 10 palet)
- Systém robotického odebírání a třídění materiálu
- Offline software Cadman-P 3D
K dispozici jsou následující možnosti automatizace:
- Compact Tower – (CT-P) - systém automatického zakládání a odebírání materiálu a integrovaný systém ukládání materiálu
PARAMETRY
| Strippit M - 1212 | Strippit M - 1225 | Strippit M - 1525 | |
|---|---|---|---|
| prac. rozsah v X bez přepolohování (mm) | 1250 | 2500 | 2500 |
| prac. rozsah v Y přepolohování (mm) | 1250 | 1250 | 1524 |
| prac. rozsah v X s přepolohováním (mm) | |||
| max. síla plechu (mm) | 6,35 | 6,35 | 6,35 |
| max. síla plechu pro ALU (mm) | |||
| max. polohovací rychlost (m/min) | 110 | 96 | 96 |
| počet zdvihů na 25mm (zdv/min) | 430 | 400 | 400 |
| počet zdvihů na 1 mm (zdv/min) | 900 | 850 | 850 |
| Marking stroke ( 0,5 mm) (zdv/min) | 1 700 | 1 700 | 1 700 |
| max. lisovací síla (kN) | 200 | 200 | 200 |
| funkce Smart stroke | |||
| čas pro výměnu nástroje (sec) | |||
| počet míst v zásobníku | 47 | 47 | 47 |
| počet index stanic (C nebo D) | 3× "D" index | 3× "D" index | 3× "D" index |
| Station A – max. diam. 12.7 mm | 24 | 24 | 24 |
| Station B – max. diam. 31.7 mm | 16 | 16 | 16 |
| Station C – max. diam. 50.8 mm | 4 | 4 | 4 |
| Station D – max. diam. 88.9 mm | 3 | 3 | 3 |
| max. hmotnost tabule plechu (100% kartáče) (kg) | |||
| max. hmotnost tabule plechu (50% kartáč,50%kul) (kg) | |||
| upínky manual. (přestavitelné) | 2 | 2 | 2 |
| sklopka ve stole ( X-Y) |
