Ekonomické vysekávání
STRIPPIT P série

STRIPPIT P série

NÁKLADOVĚ EFEKTIVNÍ CNC VYSEKÁVACÍ STROJ

Spolehlivý a snadno ovladatelný stroj řady P je určen pro nákladově efektivní CNC vysekávání. Technologie hydraulického beranu umožňuje pracovat nejvyššími možnými rychlostmi v dané třídě lisů. Konstrukce beranu, tuhý rám a CNC řízení zajišťují úzké tolerance a stálou přesnost vysekávání. Řídicí systém umožňuje operátorovi snadno zadávat kritické rozměry. Řada P je ideální pro menší výrobní dávky, výrobu prototypů, zakázkovou a celulární výrobu.

HLAVNÍ PRVKY

  • Flexibilní 33-polohové revolverová hlava
  • Rychlovýměnné držáky nástrojů
  • Nástroje kolečkového typu, závitovací a tvarové nástroje
  • Šikovná upínka (Smart Clamp) pro nejmenší možné zóny bez děrování
  • Vůle podávání 25 mm pro lepší kapacitu tváření
  • Snadné použití s řídicím CNC systémem Fanuc

OPCE PRO ZVÝŠENÍ VÝKONU

  • Programovací software CADMAN-P
  • Automatické mazání nástrojů ABS

MODELY

P 1212 (20 tun – 1250 x 1250 mm)
P 1225 (20 tun – 1250 x 2500 mm)
P 1525 (20 tun – 1524 x 2500 mm)

Specifikace

  • Maximální tloušťka materiálu: 6,35 mm
  • Vysoká četnost úderů: do 300 úderů za minutu při rozteči 25 mm
 Strippit P-1212Stripit P - 1225
prac. rozsah v X bez přepolohování (mm) 1250 2500
prac. rozsah v Y přepolohování (mm) 1250 1250
prac. rozsah v X s přepolohováním (mm) 2500 4064
max. síla plechu (mm) 3,5 3,5
max. síla plechu pro ALU (mm) 6,35 6,35
max. polohovací rychlost (m/min) 80 86
počet zdvihů na 25mm (zdv/min) 300 270
počet zdvihů na 1 mm (zdv/min) 650 600
Marking stroke ( 0,5 mm) (zdv/min)
max. lisovací síla (kN) 200 200
funkce Smart stroke No No
čas pro výměnu nástroje (sec) 0,6 1
počet míst v zásobníku 21 21
počet index stanic (C nebo D) 3x "C" index 3x "C" index
Station A – max. diam. 12.7 mm 8 8
Station B – max. diam. 31.7 mm 8 8
Station C – max. diam. 50.8 mm 3 3
Station D – max. diam. 88.9 mm 2 2
max. hmotnost tabule plechu (100% kartáče) (kg) 37 49
max. hmotnost tabule plechu (50% kartáč,50%kul) (kg)
upínky manuel. (přestavitelné) (ks) 2 2
sklopka ve stole ( X-Y)
rozměry stroje
šířka (mm) 2550 5050
výška (mm) 2095 2095
délka (mm) 4500 4500
hmotnost (kg) 8820 9880

Galerie

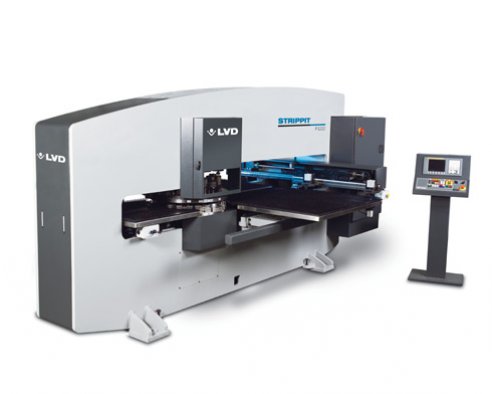

Strippit P-1212 Stripit P - 1225
