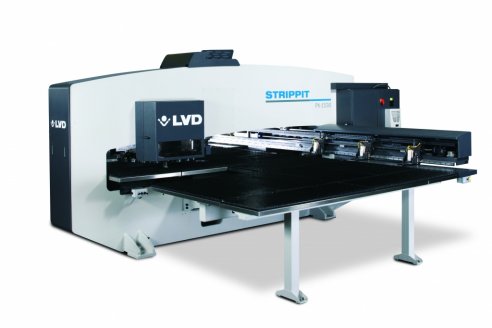

STRIPPIT PX série

STRIPPIT PX série

DĚROVÁNÍ, TVÁŘENÍ, OHÝBÁNÍ A ŘEZÁNÍ ZÁVITŮ NA JEDINÉM STROJI

OHÝBÁNÍ / TVÁŘENÍ DO ROZMĚRU 75 MM
OTÁČENÍ NÁSTROJŮ O 360 STUPŇŮ
PROVOZ 24 HODIN DENNĚ 7 DNŮ V TÝDNU

  • Vysoká četnost úderů do 505 úderů za minutu při rozteči 25 mm
  • Pokročilé funkce tváření, ohýbání lemů do velikosti 75 mm
  • 20 nástrojových pozic pro nástroje do průměru 90 mm, max. 200 nástrojů při použití polohovatelného zásobníku nástrojů Multi-Tools
  • Provedení s jednou děrovací hlavou pro vyšší flexibilitu
  • Konfigurace 200 kN
  • Systém snižování energie (Energy Reduction System - ERS) snižuje spotřebu energie až o 15%
  • Přesnost hotových kusů +/- 0,1 mm s opakovatelností +/- 0,05 mm na celém stole
  • Programovatelné a přemístitelné upínky
  • Programovatelný skluz pro dílce
  • Smart Stroke automaticky optimalizuje zdvih beranu
  • Smart Clamp podle velikosti nástroje automaticky optimalizuje zónu, kde se neděruje
  • CNC řídící systém Fanuc na bázi PC
  • Volitelný offline programovací software CADMAN®-P
  • Skluz pro dílce
  • Volitelné možnosti automatizačních modulů

Hlavní volitelné příslušenství:

  • Patentovaný systém automatického zakládání a odebírání snižuje čas ruční manipulace s plechy o 80% a zajišťuje efektivní zpracování materiálů do tloušťky 3,5 mm
  • Automatický systém pro zakládání, odebírání a ukládání polotovarů a hotových dílců Compact Tower (CT-P) v provedení se 6 nebo 10 paletami
  • FA-P – Flexibilní automatizace – automatický systém zakládání/odebírání a vybírání dílců
  • Dopravník třísek
  • Zásobníky na tříděné dílce připojené ke skluzu na dílce

K dispozici jsou následující modely:

PX-1225 - 20 tun - 1250 x 2500 mm (před přestavováním plechu)
PX-1530 - 20 tun - 1525 x 3050mm (před přestavováním plechu)



K dispozici jsou následující možnosti automatizace:

  • Flexible Automation – (FA-P) - velmi rychlý systém zakládání a odebírání materiálu za pouhých 40 sekund
  • Compact Tower – (CT-P) - systém automatického zakládání a odebírání materiálu a integrovaný systém ukládání materiálu
 PX-1225PX-1530
Maximální výkon děrování 200 kN 200 kN
Maximální tloušťka materiálu 6,35 6,35
Přesnost děrování +/- 0,1 mm +/- 0,1 mm
Maximální počet úderů při pracovním zdvihu 2 mm1:
rozteč 1 mm 910 910
rozteč 25 mm 505 505
Výška ohybu 75 mm 75 mm
Jmenovité rozměry plechu2 1250 x 2500 mm 1524 x 3048 mm
PARAMETRY STOLU
Stůl s kartáči3 150 kg 150 kg
Plně programovatelný skluz pro dílce 525 x 500 mm 525 x 500 mm
Upínky 3 programovatelné a přemístitelné
Maximální rozsah upínek 2100 mm 2200 mm
SAMOSTATNÁ DĚROVACÍ HLAVA
Kapacita zásobníku nástrojů 20 ks; max. průměr 90 mm
Max. 200 nástrojů s použitím
indexovatelných multinástrojů
Rychlost indexace 120 ot/min 120 ot/min
Rychlost příčné osy 161 m/min 130 m/min
Značící zdvih 1650 úderů/min 1650 úderů/min
SPOTŘEBA ELEKTRICKÉ ENERGIE
Průměrná spotřeba elektřiny, cca 6,7 kW 6,7 kW
Pohotovostní režim, cca 0,9 kW 0,9 kW

(1) Tloušťka materiálu + vybrání špičky + průnik razníku
(2) S většími kusy se manipuluje s přemísťováním upínek
(3) při nižší rychlosti posuvu
