Spojení výkonu a vysoké rychlosti

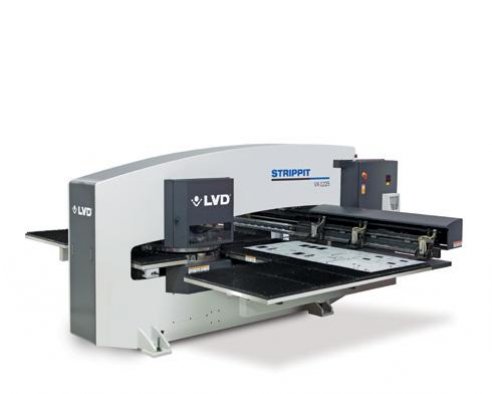

STRIPPIT VX série

STRIPPIT VX série

VELMI RYCHLÉ A VYSOCE PRODUKTIVNÍ 20-TUNOVÉ CNC DĚROVACÍ LISY S REVOLVEROVOU HLAVOU

  • Jedinečná produktivita – do 530 úderů za minutu
  • Zvýšení produktivity o 30% oproti strojům předchozí generace
  • Pohon lisu s malou spotřebou energie (průměrná spotřeba 6,7 kW; spotřeba ve vyčkávacím režimu 0,9 kW)
  • Děrovací lisy s jednou z nejnižších spotřeb energie ve světě
  • Plně vybavené robustní stroje
  • Vysoce výkonný hydraulický systém vyvíjející sílu 20 metrických tun
  • Konfigurace velké a flexibilní 48-polohové revolverové hlavy
  • Čtyři autoindexovací stanice 88,9 mm (3,5")
  • Maximální tloušťka materiálu 6,4 mm (0,250”)
  • Volná posuvová výška 25 mm (0,984”) maximalizuje možnosti tváření
  • Systém rychlé výměny nástrojů
  • Funkce polohovatelného zásobníku nástrojů Multi-Tool (patent LVD)
  • Kompatibilní s nástroji typu "kolečka" a "závitovací jednotky"
  • 3 standardní programovatelné a přemístitelné upínky
  • Skluz 450 x 500 mm
  • Výkonný a uživatelsky přátelský řídicí systém Fanuc 180iP na bázi PC s Windows® s možností síťového připojení

Hlavní volitelné příslušenství:

  • Automatické mazání nástrojů ABS
  • Automatický zakládací/odebírací systém
  • Systém robotického odebírání a třídění materiálu
  • Systém Compact Tower (6 nebo 10 palet)
  • Offline software Cadman-P 3D

K dispozici jsou následující modely:

VX-Series 1225 - 20 tun - 1250 x 2500 mm (před přestavováním plechu)
VX-Series 1525 - 20 tun - 1524 x 2500 mm (před přestavováním plechu)



K dispozici jsou následující možnosti automatizace:

  • Flexible Automation – (FA-P) - velmi rychlý systém zakládání a odebírání materiálu za pouhých 40 sekund
  • Compact Tower – (CT-P) - systém automatického zakládání a odebírání materiálu a integrovaný systém ukládání materiálu
 Strippit VX-1225Strippit VX-1525
prac. rozsah v X bez přepolohování (mm) 2 500 2 500
prac. rozsah v Y přepolohování (mm) 1 250 1 524
prac. rozsah v X s přepolohováním (mm)
max. síla plechu (mm) 6,35 6,35
max. síla plechu pro ALU (mm)
max. polohovací rychlost (m/min) 161 161
počet zdvihů na 25mm (zdv/min) 530 530
počet zdvihů na 1 mm (zdv/min) 920 920
Marking stroke ( 0,5 mm) (zdv/min) 1 750 1 750
max. lisovací síla (kN) 200 200
funkce Smart stroke
čas pro výměnu nástroje (sec) 1*-5
počet míst v zásobníku 48 48
počet index stanic (C nebo D) 4x "D" index 4x "D" index
Station A – max. diam. 12.7 mm 24 24
Station B – max. diam. 31.7 mm 16 16
Station C – max. diam. 50.8 mm 4 4
Station D – max. diam. 88.9 mm 4 4
max. hmotnost tabule plechu (100% kartáče) (kg)
max. hmotnost tabule plechu (50% kartáč,50%kul) (kg)
upínky manual. (přestavitelné) 3 (programovatelné) 3 (programovatelné)
sklopka ve stole ( X-Y)
