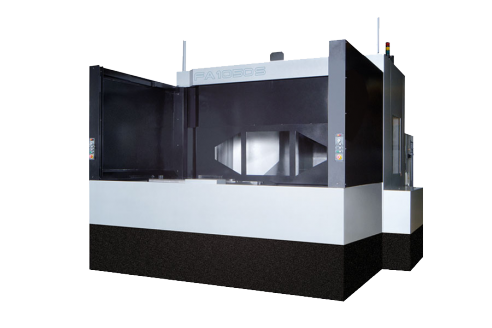

FA 1050 S

FA 1050 S
FA 1050S
Velikost palety 1,050 mm x 1,050 mm
Maximální Ø obrobku 1850 mm
Maximální výška obrobku 1550 mm
Indexování Stolu (plná NC osa) Rotary table (1 degree)
Rozjezd v ose X (stojan) 1,600 mm
Rozjezd v ose Y (vřeteno) 1,400 mm
Rozjezd v ose Z (pracovní stůl) 1,150 mm
Maximální zatížení palety 3,000 kg
Motor pohonu vřetena 30 kW for 30 min. /22 kW cont.
Krouticí moment vřetena 600 Nm
Kužel vřetena CAT50
Otáčky vřetena 6,000 RPM
Typ vřetena Direct drive
Rychloposuv 24 m/min (kluzné vedení)
Kapacita zásobníku nástrojů 60 Standard (120, 190, 240 Optional)
Plocha zabraná strojem 8,140 mm x 5,456 mm x 4,090 mm
Čistá váha 34,560 kg
FA 1050S
Přesnost polohování ± 0.003 mm full stroke
Opakovaná přesnost ± 0.002 mm
Přesnost indexování otočného stolu ± 3 arc seconds
Opakovaná přesnost indexování otočného stolu
FA 1050S
Hydraulický olej Mobil DTE Oil Light (63.8 l)
Mazání vodicích ploch Mobil Vactra #2 (5.7 l)
Mazání ložisek vřetena Mobil Velocite #6 (2.89 l)
Chlazení vřetena Mobil Velocite #3 (34.96 l)
Mazání stolu Mobil Gear 600 XP 150 (4.18 l)
Přívod tlakového vzduchu 56 ~ 70 psi (4 ~ 5 kgf / cm²)
Příkon 54 kVA
