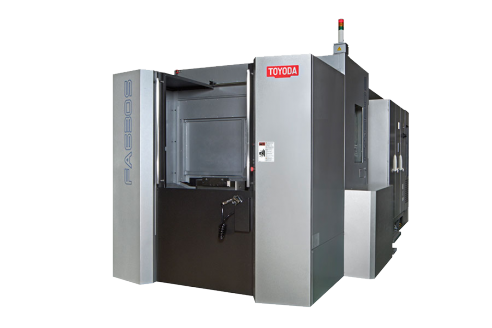

FA 630 S

FA 630 S

Stroje této řady jsou vybaveny kluzným vedení ve všech osách. Jsou konstuovány pro dosažení vysoce přesného obrábění a maximálních úběrů materiálu včetně materiálů těžko obrobitelných. Základna horizontálních center této řady je vyrobena z velmi kvalitní litiny s globulární strukturou grafitu GGG60 s pevností v tahu 600N/mm². Vřeteno s převodem ozubenými koly umožňuje dosažení maximálního krouticího momentu až 1606 Nm. Rychloposuv je 36 m/min. Řídicí systém Fanuc 31i.

FA 630 S
Velikost palety 630 mm x 630 mm
Maximální Ø obrobku 1000 mm
Maximální výška obrobku 1000 mm
Indexování Stolu (plná NC osa) Rotary table (1 degree)
Rozjezd v ose X (stojan) 1,000 mm
Rozjezd v ose Y (vřeteno) 850 mm
Rozjezd v ose Z (pracovní stůl) 750 mm
Maximální zatížení palety 1,300 kg
Motor pohonu vřetena 30 kW for 30 min. /22 kW cont.
Krouticí moment vřetena 600 Nm
Kužel vřetena CAT50
Otáčky vřetena 6,000 RPM
Typ vřetena Direct drive
Rychloposuv 36 m/min (kluzné vedení)
Kapacita zásobníku nástrojů 60 Standard (120, 190, 240 Optional)
Plocha zabraná strojem 6,050 mm x 4,592 mm x 3,561 mm)
Čistá váha 16,000 kg
FA 630 S
Přesnost polohování ± 0.003 mm full stroke
Opakovaná přesnost ± 0.002 mm
Přesnost indexování otočného stolu ± 7 arc seconds
Opakovaná přesnost indexování otočného stolu ± 3.5 arc seconds
FA 630 S
Hydraulický olej Mobil DTE Oil Light (100.32 l)
Mazání vodicích ploch Mobil Vacuoline 1405 (5.7 l)
Mazání ložisek vřetena Mobil Velocite #6 (2.89 l)
Chlazení vřetena Mobil Velocite #3 (35.34 l)
Mazání stolu Mobil Gear 600 XP 150 (4.18 l)
Přívod tlakového vzduchu 56 ~ 70 psi (4 ~ 5 kgf / cm²)
Příkon 52 kVA
