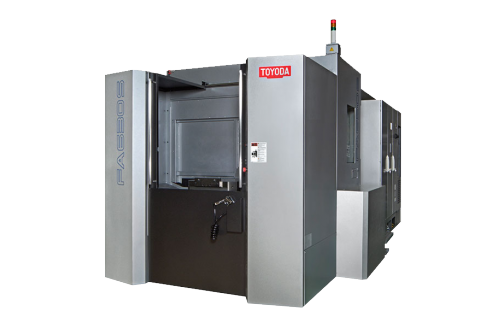

FA 800 S

FA 800 S
FA 800 S
Velikost palety 800 mm x 800 mm
Maximální Ø obrobku 1600 mm
Maximální výška obrobku 1300 mm
Indexování Stolu (plná NC osa) Rotary table (1 degree)
Rozjezd v ose X (stojan) 1,350 mm
Rozjezd v ose Y (vřeteno) 1,150 mm
Rozjezd v ose Z (pracovní stůl) 1,150 mm
Maximální zatížení palety 2,500 kg
Motor pohonu vřetena 30 kW for 30 min. /22 kW cont.
Krouticí moment vřetena 600 Nm
Kužel vřetena CAT50
Otáčky vřetena 6,000 RPM
Typ vřetena Direct drive
Rychloposuv 24 m/min (kluzné vedení)
Kapacita zásobníku nástrojů 60 Standard (120, 190, 240 Optional)
Plocha zabraná strojem 7,866 mm x 4,846 mm x 4,210 mm
Čistá váha 27,715 kg
FA 800 S
Přesnost polohování ± 0.003 mm full stroke
Opakovaná přesnost ± 0.002 mm
Přesnost indexování otočného stolu ± 3 arc seconds
Opakovaná přesnost indexování otočného stolu
FA 800 S
Hydraulický olej Mobil DTE Oil Light (63.08 l)
Mazání vodicích ploch Mobil Vactra #2 (5.7 l)
Mazání ložisek vřetena Mobil Velocite #6 (.76 gal)
Chlazení vřetena Mobil Velocite #3 (35.34 l)
Mazání stolu Mobil Vacuoline 1405 (4.18 l)
Přívod tlakového vzduchu 56 ~ 70 psi (4 ~ 5 kgf / cm²)
Příkon 54 kVA
