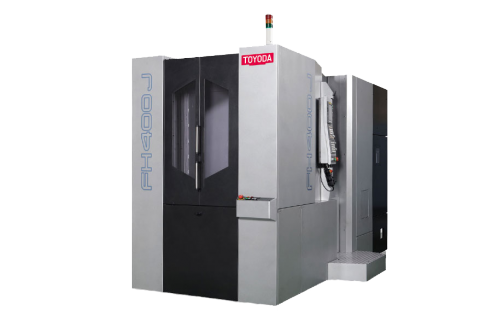

FH 400 J

FH 400 J
FH 400 J
Velikost Palety 400 mm x 400 mm
Maximální Ø obrobku 630 mm
Maximální výška obrobku 900 mm
Indexování Stolu (plná NC osa) Full NC table (360,000 positions)
Rozjezd v ose X (stojan) 600 mm
Rozjezd v ose Y (vřeteno) 560 mm
Rozjezd v ose Z (pracovní stůl) 630 mm
Maximální zatížení palety 400 kg
Motor pohonu vřetena 22 kW for 15 min. / 18.5 kW cont.
Krouticí moment vřetena 167 Nm
Kužel vřetena CAT40
Otáčky vřetena 15,000 RPM
Typ vřetena Direct drive
Rychloposuv 60 um/min
Kapacita zásobníku nástrojů 60 Standard (119 Optional)
Plocha zabraná strojem 4,122 mm x 2,500 mm x 2,733 mm
Čistá váha 11,000 kg
FH 400 J
Přesnost polohování ± 0.003 mm full stroke
Opakovaná přesnost ± 0.0015 mm
Přesnost indexování otočného stolu ± 7 arc seconds
Opakovaná přesnost indexování otočného stolu ± 3.5 arc seconds

FH 400 J
Hydraulický olej Mobil DTE Oil Light (18.05 l)
Mazání vodicích ploch Mobil Vactra #2 (2.89 l)
Mazání ložisek vřetena Mobil Velocite #6 (2.89 l)
Chlazení vřetena Mobil Velocite #3 (15.2 l)
Mazání stolu Mobil Gear 600 XP 150 (1.52 l)
Přívod tlakového vzduchu 56 ~ 70 psi (4 ~ 5 kgf / cm²)
Příkon 52 kVA
