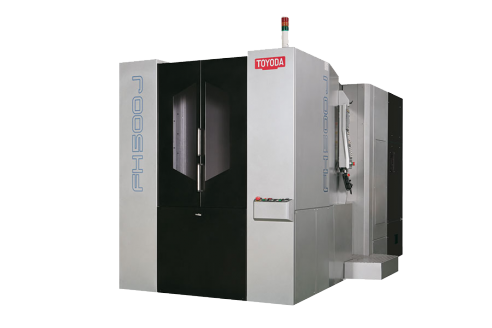

FH 500 J

FH 500 J
FH 500 J
Velikost Palety 500 mm x 500 mm
Maximální Ø obrobku 800 mm
Maximální výška obrobku 1000 mm
Indexování Stolu (plná NC osa) Full NC table (360,000 positions)
Rozjezd v ose X (stojan) 730 mm
Rozjezd v ose Y (vřeteno) 730 mm
Rozjezd v ose Z (pracovní stůl) 850 mm
Maximální zatížení palety 700 kg
Motor pohonu vřetena 22 kW for 15 min. / 18.5 kW cont.
Krouticí moment vřetena 167 Nm
Kužel vřetena CAT40
Otáčky vřetena 15,000 RPM
Typ vřetena Direct drive
Rychloposuv 60 m/min
Kapacita zásobníku nástrojů 60 Standard (119 Optional)
Plocha zabraná strojem 4,710 mm x 2,635 mm x 2,868 mm
Čistá váha 13,500 kg
FH 500 J
Přesnost polohování ±0.003 mm full stroke
Opakovaná přesnost ±0.002 mm
Přesnost indexování otočného stolu ± 7 arc seconds
Opakovaná přesnost indexování otočného stolu ± 3.5 arc seconds
FH 500 J
Hydraulický olej Mobil DTE Oil Light (53.2 l)
Mazání vodicích ploch Mobil Vactra #2 (2.89 l)
Mazání ložisek vřetena Mobil Velocite #6 (2.89 l)
Chlazení vřetena Mobil Velocite #3 (20.14 l)
Mazání stolu Mobil Gear 600 XP 150 (3 l)
Přívod tlakového vzduchu 56 ~ 70 psi (4 ~ 5 kgf / cm²)
Příkon 52 kVA
