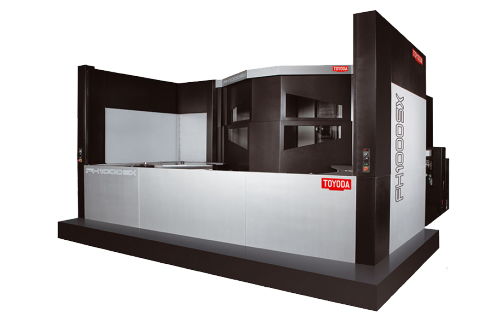

FH 1000 SX

FH 1000 SX
FH 1000SX
Velikost palety 1,000 mm x 1,000 mm
Maximální Ø obrobku 1800 mm
Maximální výška obrobku 1600 mm
Indexování Stolu (plná NC osa) Full NC table (360,000 positions)
Rozjezd v ose X (stojan) 1,600 mm
Rozjezd v ose Y (vřeteno) 1,400 mm
Rozjezd v ose Z (pracovní stůl) 1,850 mm
Maximální zatížení palety 3,000 kg
Motor pohonu vřetena 30 kW for 30 min. /22 kW cont.
Krouticí moment vřetena 600 Nm
Kužel vřetena CAT50
Otáčky vřetena 6,000 RPM
Typ vřetena Direct drive
Rychloposuv 54 m/min (lineární vedení)
Kapacita zásobníku nástrojů 60 Standard (121 Optional)
Plocha zabraná strojem 9,350 mm x 6,305 mm x 4,037 mm
Čistá váha 30,000 kg
FH 1000SX
Přesnost polohování ± 0.003 mm full stroke
Opakovaná přesnost ± 0.002 mm
Přesnost indexování otočného stolu ± 7 arc seconds
Opakovaná přesnost indexování otočného stolu ± 3.5 arc seconds
FH 1000SX
Hydraulický olej Mobil DTE Oil Light (63.08 l)
Mazání vodicích ploch Mobil Vactra #2 (5.7 l)
Mazání ložisek vřetena Mobil Velocite #6 (2.89 l)
Chlazení vřetena Mobil Velocite #3 (34.95 l)
Mazání stolu Mobil Gear 600 XP 150 (4.18 l)
Přívod tlakového vzduchu 56 ~ 70 psi (4 ~ 5 kgf / cm²)
Příkon 59 kVA
