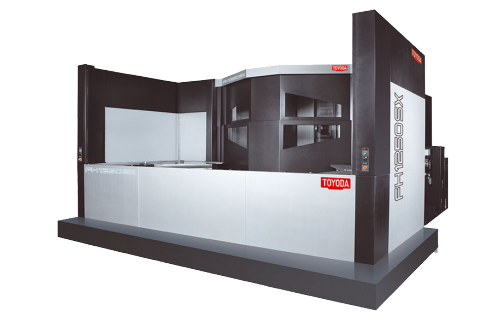

FH 1250 SX

FH 1250 SX
FH 1250SX
Velikost palety 1,250 mm x 1,250 mm
Maximální Ø obrobku 2400 mm
Maximální výška obrobku 1800 mm
Indexování Stolu (plná NC osa) Full NC table (360,000 positions)
Rozjezd v ose X (stojan) 2,200 mm
Rozjezd v ose Y (vřeteno) 1,600 mm
Rozjezd v ose Z (pracovní stůl) 1,850 mm
Maximální zatížení palety 5,000 kg
Motor pohonu vřetena 30 kW for 30 min. /22 kW cont.
Krouticí moment vřetena 600 Nm
Kužel vřetena CAT50
Otáčky vřetena 6,000 RPM
Typ vřetena Direct drive (Geared head optional)
Rychloposuv 42 m/min (lineární vedení)
Kapacita zásobníku nástrojů 60 Standard (121 Optional)
Plocha zabraná strojem 9,688 mm x 6,533 mm x 4,520 mm
Čistá váha 48,000 kg
FH 1250SX
Přesnost polohování ± 0.003 mm full stroke
Opakovaná přesnost ± 0.002 mm
Přesnost indexování otočného stolu ± 7 arc seconds
Opakovaná přesnost indexování otočného stolu ± 3.5 arc seconds
FH 1250SX
Hydraulický olej Mobil DTE Oil Light (63.08 l)
Mazání vodicích ploch Mobil Vactra #2 (5.7 l)
Mazání ložisek vřetena Mobil Velocite #6 (2.89 l)
Chlazení vřetena Mobil Velocite #3 (20.06 l)
Mazání stolu Mobil Gear 600 XP 150 (4.18 l)
Přívod tlakového vzduchu 56 ~ 70 psi (4 ~ 5 kgf / cm²)
Příkon 59 kVA
