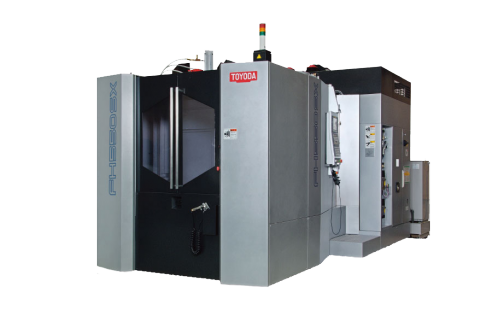

FH 550 SX

FH 550 SX
FH 550 SX
Velikost palety 550 mm x 550 mm
Maximální Ø obrobku 850 mm
Maximální výška obrobku 1000 mm
Indexování Stolu (plná NC osa) Full NC table (360,000 positions)
Rozjezd v ose X (stojan) 750 mm
Rozjezd v ose Y (vřeteno) 800 mm
Rozjezd v ose Z (pracovní stůl) 850 mm
Maximální zatížení palety 800 kg
Motor pohonu vřetena 37 kW for 30 min. / 30 kW cont.
Krouticí moment vřetena 1,009 Nm
Kužel vřetena CAT50
Otáčky vřetena 8,000 RPM
Typ vřetena Direct drive
Rychloposuv 60 m/min
Kapacita zásobníku nástrojů 60 Standard (121 Optional)
Plocha zabraná strojem 7,207 mm x 3,312 mm x 3,180 mm
Čistá váha 18,600 kg
FH 550 SX
Přesnost polohování ± 0.003 mm full stroke
Opakovaná přesnost ± 0.002 mm
Přesnost indexování otočného stolu ± 7 arc seconds
Opakovaná přesnost indexování otočného stolu ± 3.5 arc seconds
FH 550 SX
Hydraulický olej Mobil DTE Oil Light (53.2 l)
Mazání vodicích ploch Mobil Vactra #2 (2.89 l)
Mazání ložisek vřetena Mobil Velocite #6 (2.89 l)
Chlazení vřetena Mobil Velocite #3 (35.34 l)
Mazání stolu Mobil Gear 600 XP 150 (3 l)
Přívod tlakového vzduchu 56 ~ 70 psi (4 ~ 5 kgf / cm²)
Příkon 54 kVA
