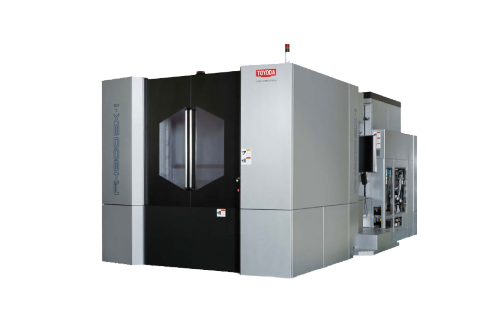

FH 800 Sxi

FH 800 Sxi
FH 800SX-i
Velikost palety 800 mm x 800 mm
Maximální Ø obrobku 1500 mm
Maximální výška obrobku 1500 mm
Indexování Stolu (plná NC osa) Full NC table (360,000 positions)
Rozjezd v ose X (stojan) 1,450 mm
Rozjezd v ose Y (vřeteno) 1,250 mm
Rozjezd v ose Z (pracovní stůl) 1,550 mm
Maximální zatížení palety 2,500 kg
Motor pohonu vřetena 30 kW for 30 min. / 22 kW cont.
Krouticí moment vřetena 600 Nm
Kužel vřetena CAT50
Otáčky vřetena 6,000 RPM
Typ vřetena Direct drive
Rychloposuv 54 m/min (lineární vedení)
Kapacita zásobníku nástrojů 60 Standard (121 Optional)
Plocha zabraná strojem 9,680 mm x 4,680 mm x 3,680 mm
Čistá váha 28,000 kg
FH 800SX-i
Přesnost polohování ± 0.003 mm full stroke
Opakovaná přesnost ±0.0015 mm
Přesnost indexování otočného stolu ± 7 arc seconds
Opakovaná přesnost indexování otočného stolu ± 3.5 arc seconds
FH 800SX-i
Hydraulický olej Mobil DTE Oil Light (18.05 l)
Mazání vodicích ploch Mobil Vactra #2 (2.89 l)
Mazání ložisek vřetena Mobil Velocite #6 (2.89 l)
Chlazení vřetena Mobil Velocite #3 (20.14 l)
Mazání stolu Mobil Gear 600 XP 150 (3.8 l)
Přívod tlakového vzduchu 56 ~ 70 psi (4 ~ 5 kgf / cm²)
Příkon 59 kVA
