GS300H

GS300H

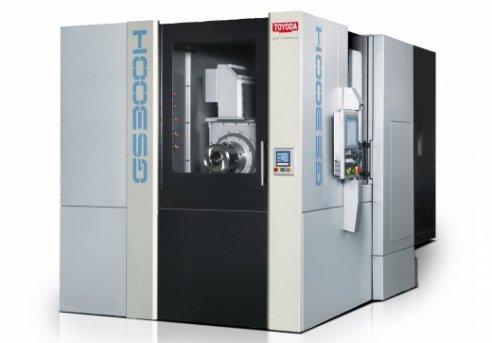

Horizontální obráběcí centrum TOYODA GS300H pro výrobu ozubení je první obráběcí centrum na světě, které přináší funkci Skiving (metoda seřezávání odvalovacím způsobem) na univerzální horizontální obráběcí centra pro dosažení hromadné výroby ozubených dílů.

Díky vysokorychlostnímu řezání a integrovaným funkcím soustružení, seřezávání odvalovacím způsobem a obrábění ozubených kol nabízí GS300H vyšší produktivitu a flexibilní obrábění. Další výhodou je nepřetržité obrábění přímo ve výrobní hale, čímž se zmenšuje počet použitých zařízení a obráběcích nástrojů.

 GS300H
Rozjezd v osách X, Y, Z 730 mm, 650 mm, 850 mm
Rychloposuv 60 m/min
Rozjezd v ose Y (vřeteno) 1 600 mm
Kužel vřetena BT No.40 / BT No.50
Otáčky vřetena 12 000 / 6 000 min-1
Motor pohonu vřetena 18.5 kW for 15 min. / 25 kW cont.
Osa B (úhel natočení otočného stolu) 0.001°
Rychlost otáčení (osa obrobku) 3 000 min-1
Jmenovitý výkon (osa obrobku) 38 kW / 28.3 kW
Max. kroutící moment / cont. 66 Nm / 90 Nm
Maximální Ø obrobku 220 mm
Maximální výška obrobku 150 mm
Hmotnost nástroje 8 kg / 27 kg
Kapacita zásobníku nástrojů 40 Standard
Plocha zabraná strojem 2 200 mm x 4 375 mm / 2 745 mm x 4 510 mm

Galerie

GS300H Pevnost a vysoká přesnost Bezkonkurenční výsledky pro nejsložitější ozubené díly
