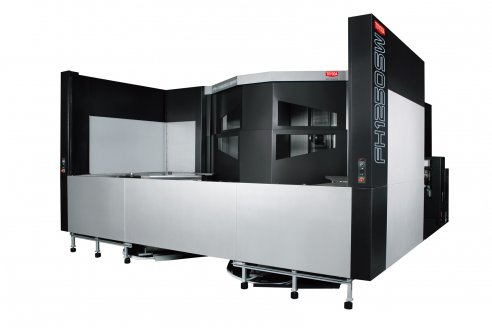

FH 1250 SW horizontální obráběcí centrum s vřetenem s výsuvnou pinolou konstruované pro obrábění velkých dílců. Stroj je vybaven unikátním vřetenem s výsuvnou pinolou 3000 ot/min ideální pro vyvrtávání a hluboké vrtání, které umožňuje, aby komplikované díly běžně vyžadující řadu operací na různých strojích byly obráběny na jednom stroji na jedno upnutí.

FH 1250 SW quill spindle
Velikost palety 1,250 mm x 1,250 mm
Maximální Ø obrobku 2400 mm
Maximální výška obrobku 1800 mm
Indexování Stolu (plná NC osa) Full NC table (360,000 positions)
Pojezd v ose X (stojan) 2,200 mm
Pojezd v ose Y (vřeteno) 1,500 mm
Pojezd v ose Z (pracovní stůl) 1,850 mm
Pojezd v ose W (vřeteno) 550 mm
Maximální zatížení palety 5,000 kg
Motor pohonu vřetena 45 kW for 30 min. / 37 kW cont.
Krouticí moment vřetena 1,313 Nm
Kužel vřetena CAT50
Otáčky vřetena 3,000 RPM
Typ vřetena Direct drive
Rychloposuv osa X a Y 32 m/min
Rychloposuv osa A 42 m/min
Rychloposuv osa Z 5 m/min
Rychloposuv osa B 5.6 RPM
Kapacita zásobníku nástrojů 60 Standard (121 Optional)
Plocha zabraná strojem 9,688 mm x 7,652 mm x 4,520 mm
Čistá váha 49,500 kg
FH 1250 SW quill spindle
Přesnost polohování (X, Z a Y osa) ±0.003 mm full stroke
Opakovaná přesnost (X,Z a Y osa) ± 0.002 mm
Přesnost indexování otočného stolu ± 7 arc seconds
Opakovaná přesnost otočného stolu ± 3.5 arc seconds
Přesnost osy A ± 5 µ
Opakovaná přesnost osy A ± 3 µ
FH 1250 SW quill spindle
Hydraulický olej Mobil DTE Oil Light (63.8 l)
Mazání vodicích ploch Mobil Vactra #2 (5.7 l)
Mazání ložisek vřetena Mobil Velocite #6 (2.89 l)
Chlazení vřetena Mobil Velocite #3 (70.30 l)
Mazání stolu Mobil Gear 600 XP 150 (4.33 l)
Přívod tlakového vzduchu 56 ~ 70 psi (4 ~ 5 kgf / cm²)
Příkon 69 kVA
