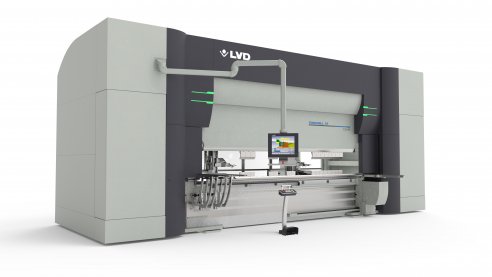

Ohraňovací lis ToolCell XT
ToolCell XT

ToolCell-XT

AUTOMATICKÝ OHRAŇOVACÍ LIS S ROZŠÍŘENÝM ZÁSOBNÍKEM NÁSTROJŮ

Ohraňovací lis ToolCell XT nabízí všechny funkce standardního stroje ToolCell a současně má o 50 % větší kapacitu nástrojů, což umožňuje větší flexibilitu zpracování dílů v malých dávkách s vysokou přesností a minimální dobou potřebnou pro výměnu nástrojů. Všechny nástroje jsou uskladněny přímo ve stroji. Výměna nástrojů je automatická, rychlá a přesná. Patentované LVD zařízení Easy-Form® Laser (bezdotykové úhlové odměřování) zajišťuje dosažení požadovaného úhlu již při první operaci ohýbání.

HLAVNÍ VLASTNOSTI

  • Kapacita nástrojů je o 50 % větší než u standardní řady ToolCell
  • Ovládání pomocí grafického uživatelského rozhraní dotykové obrazovky TOUCH-B je intuitivní a jednoduché
  • Velká knihovna nástrojů: Stojan na nástroje obsahuje dvě celé délky razníků a pět celých délek matric
  • Optimalizovaná dráha výměny nástroje zkracuje dobu výměny nástrojů
  • Flexibilní nastavení nástrojů
  • Automatické vkládání a vykládání nástrojů
  • Vlastní adaptivní laserový ohýbací systém Easy-Form® společnosti LVD
  • Přesné nastavení pro každou zakázku – před ohýbáním není třeba provádět jemné seřizování stanic s nástroji
  • Plně integrovaný pro software Industry 4.0, CADMAN-B a CADMAN-JOB společnosti LVD
  • Vybavený bezpečnostním systémem Lazersafe

VOLITELNÉ PŘÍSLUŠENSTVÍ ZVYŠUJÍCÍ VÝKONNOST

  • Programovací software CADMAN-B
  • Druhý nožní pedál
  • CNC řízené přední podpěry plechu

MODELY

  • ToolCell XT 135/40 (135 tun na 4 000 mm)

Technické údaje

  • Pracovní rychlost do 22 mm/s
  • Rychlost osy X do 600 mm/s (pojezd: 1 300 mm)
  • Přesnost ohýbání do +/- 0,3 stupně
 XT 135/30
Celková lisovací síla 1350 kN
Tlak 290 bar
Pracovní délka 4000 mm
Vzdálenost mezi sloupky -
Zdvih 300 mm
Vzdálenost stůl / rám 500 mm
Šířka stolu 120 mm
Pracovní výška 970 mm
Max. přísuvná rychlost 180 mm/s
Max. pracovní rychlost 22 mm/s
Max. rychlost zpětného chodu 200 mm/s
Hlavní motor 22 kW
Výpočtová váha 25 t
Olej 250 l
