TTS série

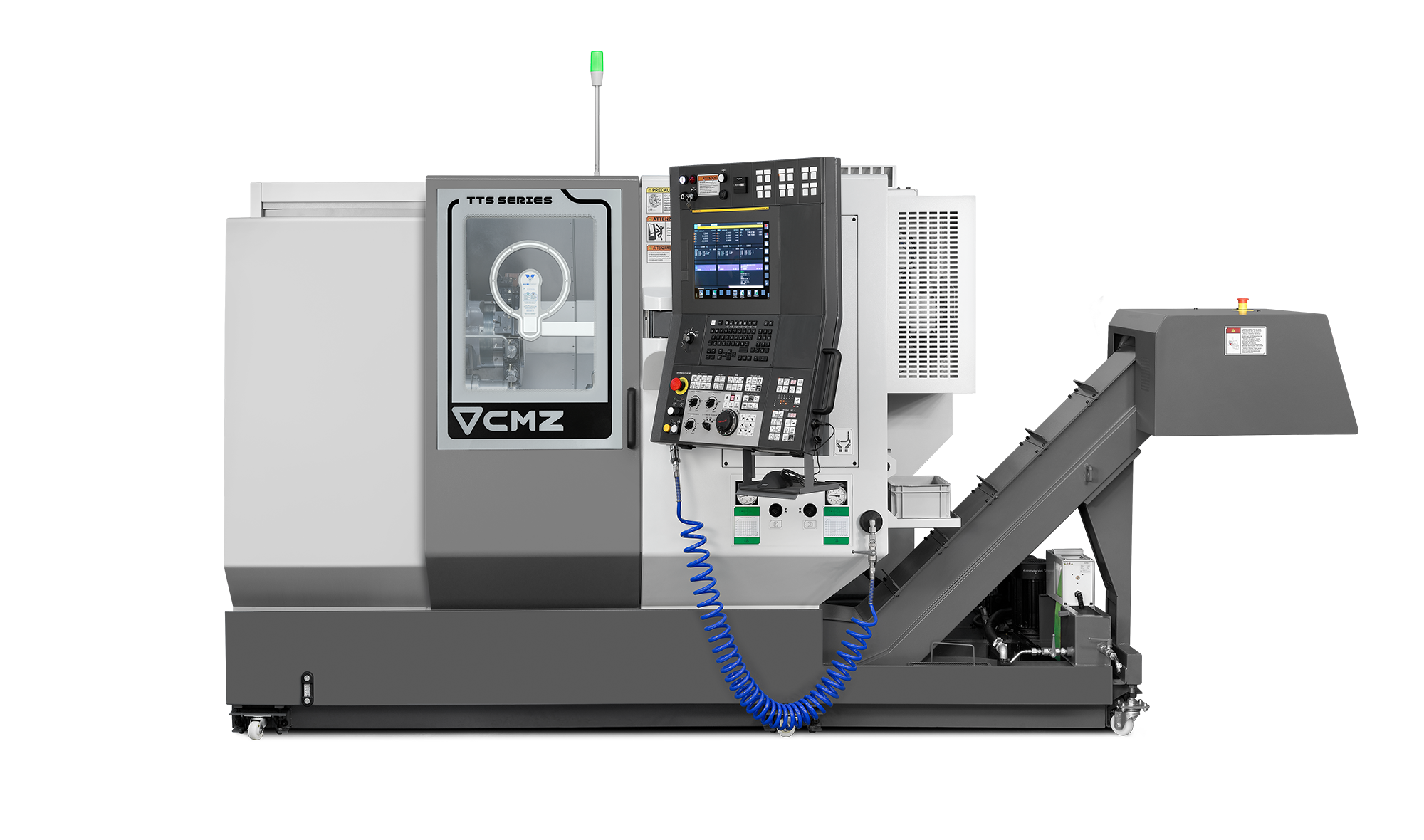

tts_cnc-lathe_cnc_1-turret_2000x1180

DVOUVŘETENOVÝ SOUSTRUH Z TYČOVÉHO MATERIÁLU

Řada TTS je nejmenší soustruh v sortimentu CMZ a je součástí řady vícevřetenových soustružnických center. TTS je ideální pro obrábění složitých frézovaných dílů z tyčí což je dáno jeho přesností, opakovatelností a spolehlivostí
a také výkonnými (13,2 kW, 26,8 Nm) poháněnými nástroji, které jsou schopny pracovat při 12 000 ot/min bez pořerušení. Obě revolverové hlavy jsou chlazené olejem. Všechny motory mají přímý pohon (bez řemenů).

Dvouvřetenový soustruh TTS byl speciálně navržen tak, aby výrazně zkrátil dobu cyklu, a je schopen superponovaného obrábění (obrábění 3 nástroji najednou).
U obou revolverových hlav je k dispozici zdvih osy Y +-31 mm. Tento stroj lze také mnohem rychleji seřídit ve srovnání s dlouhotočnými automaty. To vše znamená dosažení vysoké efektivity výroby.

Osy X3 a Z3 na tomto dvouvřetenovém soustruhu umožňují různé způsoby obrábění, například pracovat s vedlejším vřetenem posunutým mimo střed a pracovat s koníkem, obrábět se dvěma hlavami na stejném vřetenu, řezat současně třemi nástroji (superponované obrábění) nebo aplikovat “Balanced cutting” obrábění dvěma nástroji proti sobě. Oscilační obrábění je k dispozici na obou revolverových hlavách a obou vřetenech.

Dvouvřetenový CNC soustruh TTS je aplikačně zaměřen na firmy, které vyrábějí komplikované díly z tyčového materiálu.

Technické vlastnosti

Dvouvřetenový CNC soustruh bez řemenových převodů

13 kW, 26.8 NM, 12 000 RPM

Vřetena s poháněnými nástroji plně chlazená olejem.



Řada TTS doplňuje řadu vícevřetenových CNC soustruhů CMZ. U tohoto soustružnického centra nebo soustruhu s pevným vřeteníkem se dvě 24polohové revolverové hlavy hydraulicky upínají na zakřivenou spojku velkého průměru, což poskytuje velkou stabilitu a přesnost. První ze dvou motorů umožňuje  změnit jednu polohu (30º) nástrojové hlavy za 150 ms a indexovat do nejvzdálenější polohy (180º) za 440 ms. Druhým je integrovaný motor, který pohání nástrojové hlavy s poháněnými nástroji rychlostí 12 000 ot./min / 13 kW / 26,8 Nm. Díky tomu, že nástrojové hlavy jsou kompletně chlazené olejem, je možné pracovat nepřetržitě při 12 000 ot./min. Dvouvřetenový CNC soustruh je speciálně používaný pro velkoobjemové obrábění tyčí.

Dostupné modely:

TTS 38 / TTS 46 / TTS 52 / TTS 66



Možnosti konfigurace nástrojové hlavy

TTS série | 1 nástrojová hlava | opce TTS série | 2 nástrojové hlavy | opce

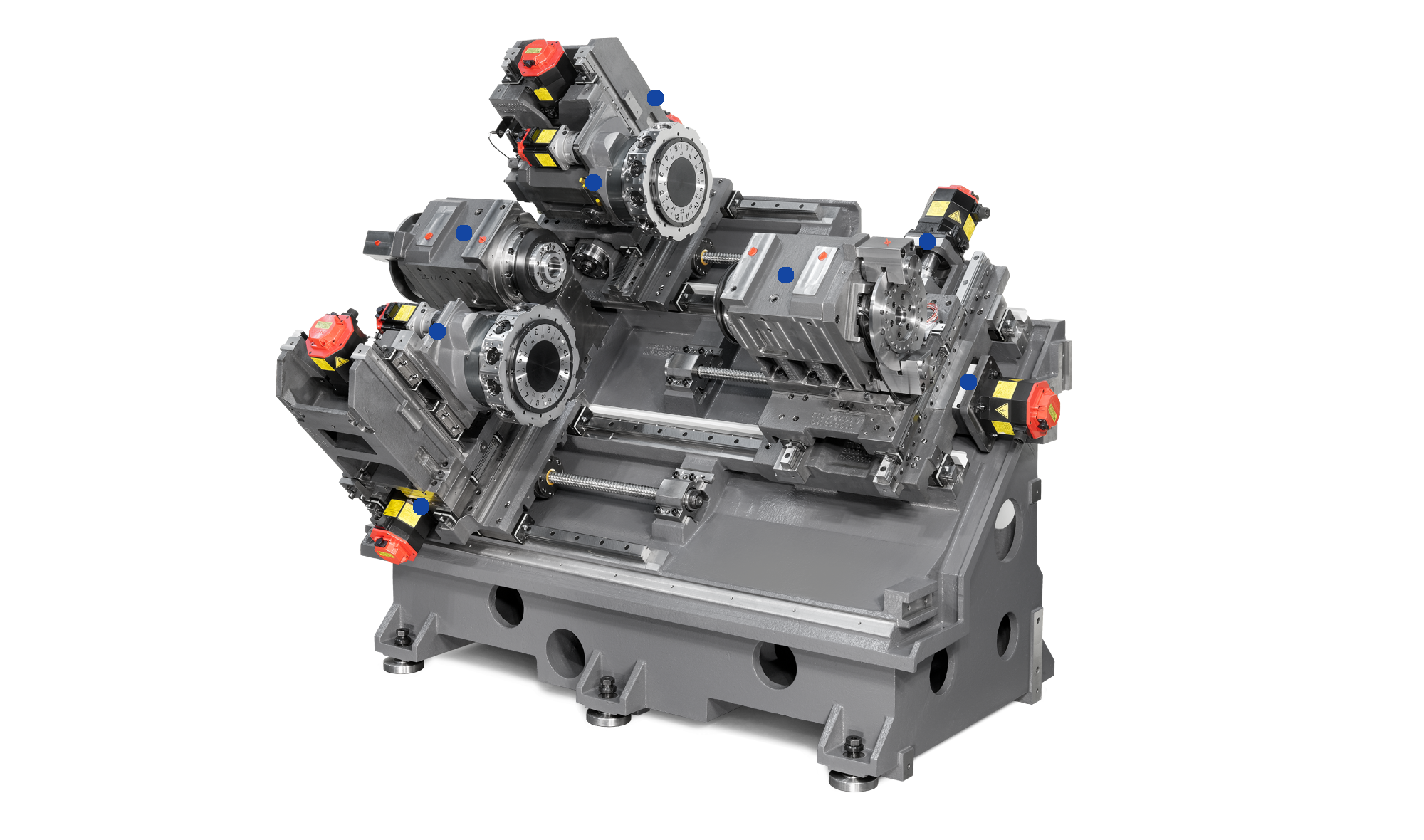

INTEGROVANÁ VŘETENA SE SYNCHRONNÍMI MOTORY

Doba zrychlení snížena na polovinu



Integrovaná vřetena tohoto dvouvřetenového CNC soustruhu vybavují stroj klíčovými technickými vlastnostmi pro maximální výkon a produktivitu. Toto jsou některé z charakteristik vřeten tohoto CNC soustruhu pro soustružení tyčí:



  • 50% zkrácení doby zrychlení. Jeho vysoce výkonné motory s vysokým točivým momentem zkracují dobu zrychlení na polovinu. TTS-46 dosáhne 5000 otáček za minutu za 1,75 sekundy.
  • Osa vřetena zůstává studená. Rotor synchronního motoru je vyroben z permanentních magnetů. Tím se zabrání cirkulaci proudu a osa vřetena zůstane studená.
  • Větší tepelná stabilita. Olejové chlazení jak integrovaného synchronního motoru, tak ložisek zajišťuje vysokou tepelnou stabilitu.
  • Vyšší tuhost, přesnost a odolnost. Valivá ložiska poskytují vysoké tlumení vibrací a velkou robustnost, aby odolala nárazům.



FUNKCE



OBJEVTE VŠECHNY VYJÍMEČNÉ FUNKCE TOHOTO DVOUVŘETENOVÉHO CNC SOUSTRUHU DÍKY POHYBŮM V OSÁCH X3 A Z3:

  • Koník (volitelné)
  • 3 nástroje pracující současně
  • Obrábění velmi dlouhých dílů je reálné díky redukci přesahů





Koník (volitelně): Pracuje současně s pomocným vřetenem

Jednou z možností tohoto CNC soustruhu s pevným vřeteníkem je koník připevněný k pomocnému vřetenu. TTS umožňuje zabudování koníka nad nebo pod vřeteno. U této konfigurace stroje je možné obrábět mezi sklíčidlem nebo hlavním sklíčidlem a koníkem při dokončování součásti v podvřetenu.



Soustruhy série TTS můžou pracovat se 3 nástroji současně

Tento soustruh s více revolverovými hlavami určený pro soustružení tyčí má dvě revolverové hlavy, ačkoli CNC má 3 kanály, které umožňují spouštění 3 programů současně s jejich odpovídajícími ofsety. Podvřeteno (osy X3 a Z3) může pracovat ve třetím kanálu CNC ve složeném režimu s horní a dolní revolverovou hlavou. Tímto způsobem je možné umístit dva nástroje do obou revolverových hlav a obrábět třemi nástroji současně.



Obrábění velmi dlouhých dílů

Lineární pohyb podvřetena snižuje rušení /interferences/.

TTS série ostatní dvouvřetenové soustruhy
Technické parametry TTS-38-38 TTS-46-46 TTS-52-52 TTS-66-66
T1-T2
T1M-T2M
T1Y-T2Y
T1-T2
T1M-T2M
T1Y-T2Y
T1-T2
T1M-T2M
T1Y-T2Y
T1-T2
T1M-T2M
T1Y-T2Y
Základní údaje
Maximální průměr soustružení (mm) 120 120 120 120
Vzdálenost mezi čelem vřetena a hrotem koníka (mm) 404 404 423 423
Vzdálenost mezi hroty (mm) 600 600 638 638
Vřeteno
Max. otáčky (rpm) 6000 5000 4500 4000
Kužel vřetene ASA 5" A2 ASA 5" A2 ASA 6" A2 ASA 6" A2
Průměr vřetena (mm) 140 165 175 / 210 210
Maximum Průměr tyče (mm) 38 46 52 66
Výkon (kW) (max./S2 25%/ S1) 17,2 / 12 / 8 17,2 / 12 / 8 17,2 / 12 / 8 17,2 / 12 / 8
Kroutící moment (Nm) (max./S3 25%/ S1) 66,1 / 57,5 / 46 66,1 / 57,5 / 46 66,1 / 57,5 / 46 66,1 / 57,5 / 46
Nástrojová hlava
Počet poloh 24 24 24 24
Počet indexovaných poloh 24 24 24 24
Poháněné nástroje
Max. otáčky nástrojového vřetena (rpm) - 12000 - 12000 - 12000 - 12000
Výkon (kW) (max./S1) - 13,2 / 10 - 13,2 / 10 - 13,2 / 10 - 13,2 / 10
Max. kroutící moment (Nm) (max./S1) - 26,8 / 19,1 - 26,8 / 19,1 - 26,8 / 19,1 - 26,8 / 19,1
Hmotnost Celková hmotnost (kg) 6600 6600 6800 6900
