Raffaello

Raffaello-600-1

RAFFAELLO je pětiosé vertikální obráběcí centrum s naklápěcím otočným stolem, které se zrodilo na základě dlouholetých zkušeností společnosti RemaControl s aplikacemi s pěti souběžnými osami a je konstruováno tak, aby splňovalo nejvyšší požadavky na spolehlivost, rychlost a přesnost obrábění.

Základna je monobloková a dobře dimenzovaná, elektricky svařovaná a stabilizovaná podle nejnovějších technologií tepelného zpracování, které zajišťují vysokou stabilitu, tuhost a robustnost. Sedlo (osa X), sloup (osa Y) a skupina hlavic (osa Z) mají nově navrženou termosymetrickou strukturu, pečlivě navrženou s podporou modelovacího softwaru FEM-Design, která zaručuje vysokou tuhost na ohyb. Otočný stůl umožňuje díky své vysoké kvalitě a přesnosti obrábět obrobek na jedno seřízení, což zaručuje vynikající výsledky. Všechny pohyblivé části stroje vždy spočívají na lineárních vedeních, a to i v extrémních polohách svého pohybu. Lineární vedení jsou opatřena předřazenými recirkulačními válečkovými podložkami, které díky nízkému koeficientu tření zajišťují vynikající přesnost a rychlost polohování.

Rodina strojů RAFFAELLO zahrnuje 4 verze rostoucích rozměrů (od 400 mm do 1400 mm pojezdu osy X) a 2 další speciální modely s konfigurací ISO 50. Všechny modely je pak možné dále přizpůsobit prostřednictvím několika dostupných možností (např. vřeteno se specifickými vlastnostmi, rozšiřitelný zásobník nástrojů a různé měřicí a chladicí systémy), aby bylo možné vytvořit produkt na míru, který splní specifické potřeby každého zákazníka.

  R5A.4 R5A.6 R5A.10 R5A.14
R5A.13 P

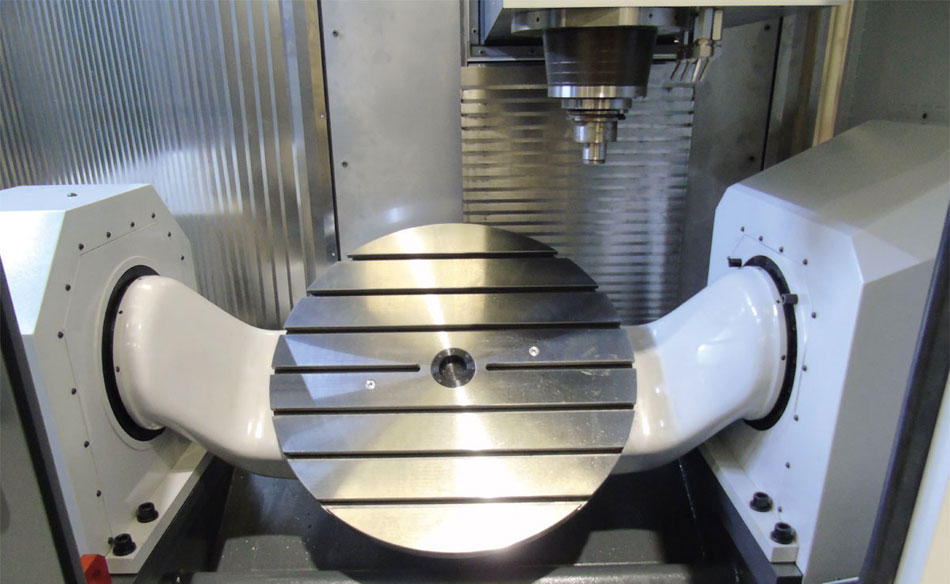

Rototranslating table
Rozměry stolu ᴓ 400 mm 600 x 500 mm 600x600 (ᴓ 800) mm ᴓ 630 (ᴓ 1.000) mm ᴓ 1.150 mm
Max. zatížení stolu 150 Kg 400 Kg 800 Kg 1000 Kg 2000 Kg
Max. ᴓ obrobku ᴓ 500 mm ᴓ 700 mm ᴓ 1.000 mm ᴓ 1.380 mm ᴓ 1.250 mm
Rozjezdy os
Osa X 450 mm 650 mm 1000 mm 1400 mm 1300 mm
Osa Y 450 mm 600 mm 800 mm 850 mm 1200 mm
Osa Z 600 mm 650 mm 800 mm 800 mm 1000 mm
Rychloposuv X-Y-Z 50 m/min 50 m/min 50 m/min 50 m/min 50 m/min
Vřeteno
Kužel vřetena ISO 40/HSK 63 ISO 40/HSK 63 ISO 40/HSK 63/ISO 50/HSK 100 ISO 40/HSK 63 ISO 40/HSK 63/ISO 50/HSK 100
Otáčky 15000 rpm 15000 rpm 15000 rpm 15000 rpm 10000 rpm
Výkon 24 Kw 24 Kw 24 Kw 24 Kw 55 Kw
Kroutící moment 142 Nm 142 Nm 142 Nm 142 Nm 250 Nm
Opce vřetena 20.000 / 24.000 rpm 12.000 / 20.000 / 24.000 rpm 10.000 / 12.000 / 20.000 / 24.000 rpm 12.000 / 20.000 / 24.000 rpm 12.000 / 15.000 / 20.000 / 24.000 rpm
Zásobník nástrojů
Počet nástrojů 30 30 30 30 30
Max. počet nástrojů 200 200 200 200 200
CNC řízení
Fanuc 31i-MB5
Heidenhain iTNC 640
Siemens Sinumerik 840D SL
