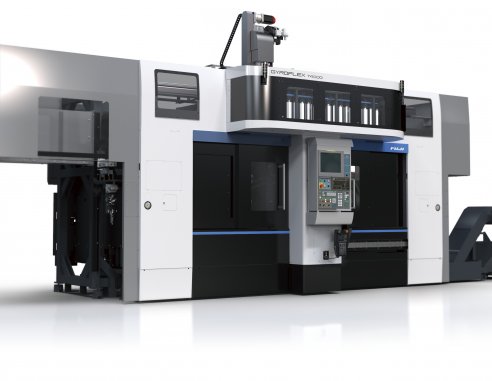

Společnost FUJI vyvinula automatizovaný víceúčelový stroj GYROFLEX ke zvýšení efektivity a flexibility zpracování dílů.

Toto inovativní nové strojní řešení pomůže zákazníkům podstatně zvýšit produktivitu výroby a redukovat náklady.

HLAVNÍ CHARAKTERISTIKY

Kombinace procesů

Kapacita revolverových hlav 30 nástrojů (každá po 15 kusech) a dalších 40 nástrojů v zásobníku ATC umožňují zvýšenou funkčnost a flexibilitu při kombinovaném způsobu obrábění. Možnost kombinace obrábění na jediném zařízení redukuje také celkovou zabranou plochu.

Bezobslužný provoz integrovaným robotem

Integrovaný robot pro rychlou manipulaci s díly (nakládání a vykládání) a perfektní konstrukce dopravníku pro odvod třísek umožňují nepřetržitou a efektivní bezobslužnou výrobu.

Hydraulické sklíčidlo robota zabezpečuje opakovaně přesné upnutí těžkých dílů a tím eliminuje případné chyby nakládání při manuální obsluze.

Podpora programování

Systém ESPRIT 3D CAD / CAM umožňuje snadné programování složitých dílů při kombinaci různých způsobů obrábění.

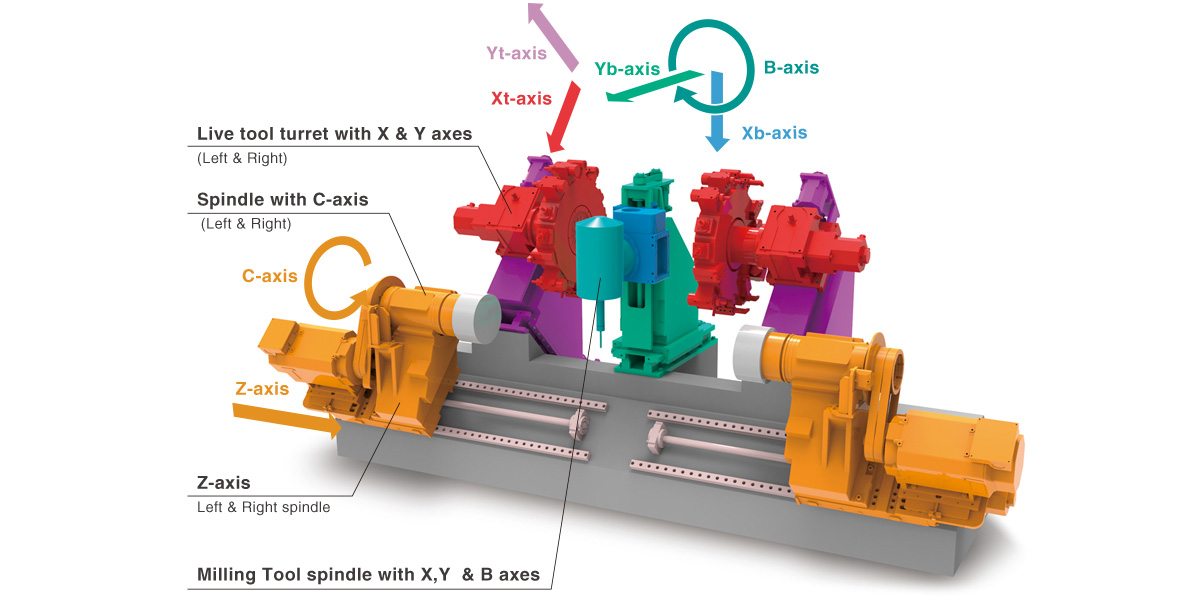

MORFOLOGIE STROJE

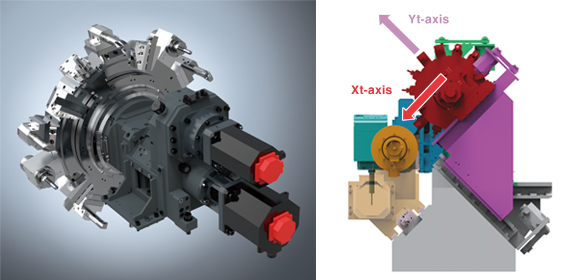

Nástrojová hlava s poháněnými nástroji

  • (2) 15-ti polohové nástrojové hlavy s poháněnými nástroji
  • Nástrojové hlavy jsou vedeny vysoce tuhými kluznými vedeními v osách X a Y
  • Indexování hlav 0,4 s
  • Hydraulické zpevněňování nástrojových hlav prostřednictvím křivkových spojek
  • Poháněné nástroje určené pro těžké obrábění
    • Otáčky nástrojového vřetena: Max. 4 000 / min
    • Výkon motoru nástrojového vřetena: 4.5 kW

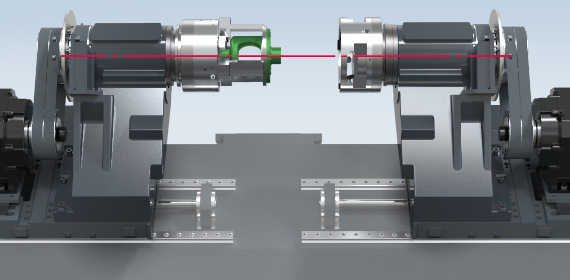

Hlavní vřeteno s osou C

  • Vřeteno a protivřeteno (obě s C osou) se pohybují na lineárním válečkovém vedení v ose Z s maximální distancí 960 mm
  • Obě vřetena mají stejnou velikost a stejnou schopnost obrábění
  • Jsou možné stejné operace (OP-10A / 10B) na obou vřetenech.
  • Je možné simultánní obrábění na obou vřetenech i předávání dílů mezi vřeteny při zachování přesnosti polohování
  • Rychloposuv v ose Z umožňuje zkrácení času předávání

Vřeteno frézovacího nástroje

  • Vřeteno frézovacího nástroje je namontováno na tuhých kluzných vedeních v osách X & Y
  • Vřeteno frézovacího nástroje je otočné v B ose o 190° s dosahem k oběma soustružnickým vřetenům pohybujícím se v ose Z. To umožňuje aplikovat různé způsoby obrábění.
  • Kužel frézovacího vřetena Capto C6
  • Při soustružení frézovacím vřetenem jsou nástroje a osa B fixovány pomocí křivkové spojky.
  • Vysoce výkonné vřeteno frézovacího nástroje.
    • Otáčky vřetena 12 000 / min
    • Výkon vřetena 11 kW

Automatický výměník nástrojů

  • Zásobník automatického výměníku nástrojů je umístěn v horní části stroje pro snadný přístup a ovládání.
  • Do zásobníku lze uložit 40 nástrojů.
  • Doba výměny nástroje: 4 s
  • Maximální průměr nástroje: 130 mm
    • Délka nástroje: 300 mm
    • Hmotnost nástroje: 8 kg

3osý portálový robot

  • Integrovaný 3 osý portálový robot lze využít k automatickému nakládání a vykládání dílů z periferních zásobníků na obou stranách stroje
  • Nakládací a vykládací smykadlo v ose Z robota je teleskopické. Tím je snížena celková operační výška stroje
  • Hydraulické sklíčidlo robota umožňuje přesné upínání a manipulaci s minimálními požadavky na prostor díky inovativní konstrukci duální ruky
  • Sensor potvrzení upnutí je k dispozici jako opce

Machine Specifications

Recommended work size     mm [ inch ] φ300 x 150 [ φ11.8 x 5.9 ]
Spindle slide Spindle dia   mm [ inch ] φ120 [ φ4.7 ]
Spindle nose     A2-8
Spindle bore   mm [ inch ] φ67 [ φ2.6 ]
Spindle speed   min-1 Max. 4000
Spindle motor   k w [ hp ] 18.5 / 22 [ 25 / 30 ]
Slide stroke Z-axis mm [ inch ] 960 [ 37.80 ]
Feed motor Z-axis k w [ hp ] 4.5 [ 6.0 ]
Turret slide Number of tool stations     15 + 15
Turret index time   sec 0.4
Turret mechanism     Curvic coupling
Spindle speed for live tool   min-1 Max. 4000
Spindle motor for live tool   k w [ hp ] 4.5 [ 6.0 ]
Slide stroke X-axis mm [ inch ] 295 [ 11.61 ]
Y-axis mm [ inch ] 100 [ 3.94 ]
Feed motor X-axis k w [ hp ] 4.5 [ 6.0 ]
Y-axis k w [ hp ] 4.5 [ 6.0 ]
Tool spindle slide Spindle speed   min-1 Max. 12000
Spindle motor   k w [ hp ] 7.5 / 11 [ 10 / 15 ]
Slide stroke X-axis mm [ inch ] 480 [ 18.90 ]
  Y-axis mm [ inch ] 200 [ 7.87 ]
  B-axis degree 190
Feed motor X-axis k w [ hp ] 4.5 [ 6.0 ]
  Y-axis k w [ hp ] 3.0 [ 4.0 ]
  B-axis k w [ hp ] 2.7 [ 3.6 ]
Tool shank type     Capto C6
ATC Tool change time   sec 4
Number of tool stocks     40
Max. Tool diameter   mm [ inch ] 130[5.12]
Max. Tool length   mm [ inch ] 300 [ 11.81 ]
Max. Tool weight   mm [ inch ] 8[17.6]
CNC Control       FANUC 31i-B Plus

Robot Specifications

Robot type   LX-40
Carrying capacity kg [ lb. ] 10 + 10 [ 22 + 22 ]
Option : 15 + 15 [ 33 + 33 ]
Robot controller   FANUC

Machine Size

Footprint mm [ feet,inch ] 5000 x 3000 [ 16'5" x 9'10" ]
Machine height mm [ feet,inch ] 3530 [ 11'7" ]
Machine weight kg [ lb. ] 18000 [ 39600 ]
