Univerzální řezací stroj pro všechny aplikacePhoenix FL

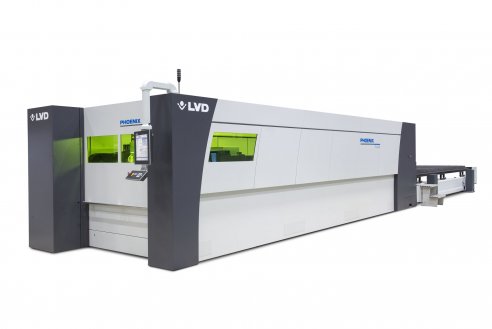

Phoenix FL 6020
INFORMACE
DYNAMICKÝ A UNIVERZÁLNÍ LASEROVÝ ŘEZACÍ STROJ
- Dynamický stroj pro všechny aplikace, schopný řezat široký sortiment různých materiálů různé tloušťky.
- Řeže železné i neželezné materiály
- Maximální plocha pracovního stolu 8000 x 2000 mm
- Řídicí systém s intuitivním dotykovým 19“ displejem LVD Touch-L
- Až třikrát rychlejší než klasický stroj se zdrojem CO2
- Vysoce účinný vláknový laserový zdroj pro dynamické řezání o různém výkonu v kW
- Elektrická účinnost vyšší než 30% zajišťující nízké provozní náklady
- Bezúdržbový laserový zdroj
- Pro vytváření laserového paprsku není nutný žádný laserový plyn
- Integrovaný automatický systém střídavě posuvných stolů
- Připravený pro automatizaci
K dispozici jsou následující modely:
Phoenix FL-3015 - 3 kW, 4 kW, 6 kW, 8 kW nebo 10 kW
Phoenix FL-4020 - 3 kW, 4 kW, 6 kW, 8 kW nebo 10 kW
Phoenix FL-6020 - 3 kW, 4 kW, 6 kW, 8 kW nebo 10 kW
Phoenix FL-8020 - 3 kW, 4 kW, 6 kW, 8 kW nebo 10 kW
K dispozici jsou následující možnosti automatizace:
- Flexible Automation – Laser (FA-L) - velmi rychlý systém zakládání a odebírání materiálu za pouhých 40 sekund
- Compact Tower – Laser (CT-L) - systém automatického zakládání a odebírání materiálu a integrovaný systém ukládání materiálu
PARAMETRY
| 3015 | 4020 | 6020 | 8020 | |
|---|---|---|---|---|
| Specifikace stroje | ||||
| Max. rozměr plechu - L (délka) | 3050 mm | 4065 mm | 6100 mm | 8100 mm |
| Max. rozměr plechu - B (šířka) | 1525 mm | 2035 mm | 2035 mm | 2030 mm |
| Rozsah osa X | 3185 mm | 4200 mm | 6235 mm | 8235 mm |
| Rozsah osa Y | 1560 mm | 2070 mm | 2070 mm | 2070 mm |
| Rozsah osa Z | 130 mm | 130 mm | 130 mm | 130 mm |
| Max. hmotnost tabule plechu | 750 kg | 1600 kg | 2400 kg | 3200 kg |
| Čas výměny tabule | 35 s | 40 s | 50 s | 70 s |
| Max. přísuvná rychlost X -Y | 140 m/min | 140 m/min | 140 m/min | 140 m/min |
| Max. přísuvná rychlost Z | 30 m/min | 30 m/min | 30 m/min | 30 m/min |
| Opakovaná přesnost | ± 0.025 mm | ± 0.025 mm | ± 0.025 mm | ± 0.025 mm |
| Přesnost pozicování | ± 0.050 mm | ± 0.050 mm | ± 0.050 mm | ± 0.050 mm |
| Výměník trysek | volitelný | volitelný | volitelný | volitelný |
| Rozměry stroje | ||||
| Hloubka | 8825 mm | 13000 mm | 17200 mm | 22000 mm |
| Šířka | 2560 mm | 6300 mm | 6300 mm | 6300 mm |
| Výška (dveře zavřeny) | 2550 mm | 2550 mm | 2550 mm | 3360 mm |
| Hmotnost | cca 12 t | cca 18 t | cca 21 t | cca 27 t |
| Specifikace laseru | ||||
| Typ | IPG YLS | IPG YLS | IPG YLS | IPG YLS |
| Výkon | 3 - 4 - 6 - 8 - 10 kW | 3 - 4 - 6 - 8 - 10 kW | 3 - 4 - 6 - 8 - 10 kW | 3 - 4 - 6 - 8 - 10 kW |
| Stabilita | ± 2% | ± 2% | ± 2% | ± 2% |
| Vlnová délka | 1 µm | 1 µm | 1 µm | 1 µm |
