CSD-400
Katalog
STÁHNOUT Katalog (pdf - 4.81 MB)INFORMACE

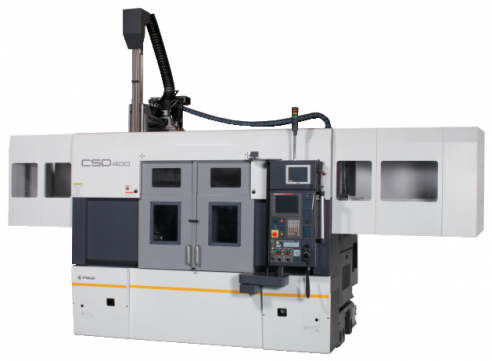

Paralelní dvouvřetenový CNC soustruh s kaleným kluzným vedením v ose Z a X s vynikajícím tlumivým efektem, který umožňuje dosažení vysoké kvality povrchu a prodloužení životnosti nástrojů. Stroj je určen pro silové obrábění. Je vybaven automatickým nakladačem s portálovým robotem a hydraulickým upínáním, které umožňuje udržet těsné tolerance při přepínání dílů mezi vřeteny.
- Spolehlivé automatické nakládání těžkých dílů - 200mm x 100mm s nosností 5 kg + 5 kg
- 8 "- 10" sklíčidlo
- Rychlé a přesné automatické soustružení a manipulace se složitými díly snižuje náklady na práci a zvyšuje produktivitu
- Věž schopná dosáhnout rychlosti 0,26 s/index
- Otočný ovládací panel
- Zadní nebo volitelný bočně umístěný třískový dopravník
- Údržbové položky jsou pohodlně umístěny v jedné části stroje
PARAMETRY
| Specifikace stroje | ||
|---|---|---|
| CSD400 | ||
| velikost dílce | mm | Ø 300 x 150 |
| max. oběžný průměr | mm | Ø 420 |
| průměr vřetena | mm | 120 |
| čelo vřetena | A2-8 | |
| vrtání vřetena | mm | Ø 67 |
| otáčky | min-¹ | max. 2 220 |
| motor vřetena (cont. / 15 min.) | kW | 15 |
| počet nástrojových pozic | 12 | |
| velikost sklíčidla | inch | 10 ~ 12 |
| rozjezd suportů | mm | osa X: 195 osa Z: 315 |
| rychloposuv | m/min | osa X: 24 osa Z: 24 |
| min. nastavitelný posuv | mm | osa X: 0.001 osa Z: 0.001 |
| servo motor | kW | osa X: 1.8 osa Z: 1.8 |
| NC / CNC řízení | FANUC 0i-TD | |
| Specifikace robota | ||
| typ robota | LX-30B | |
| max. zátěž | kg | 15 + 15 |
| řízení robota | MAX-SP1-SRV | |
| Rozměry stroje | ||
| zástavba | mm x mm | 2 720 x 2 360 |
| výška (včetně robota) | mm | 3 715 |
| hmotnost (včetně robota) | kg | 7 500 |
