B038M / 50x5 / SS38MH-5AX

1-2

Dokonalé propojení obráběcího centra a automatického soustruhu Optimální pro hromadnou výrobu tvarově složitých obrobků z tyčoviny

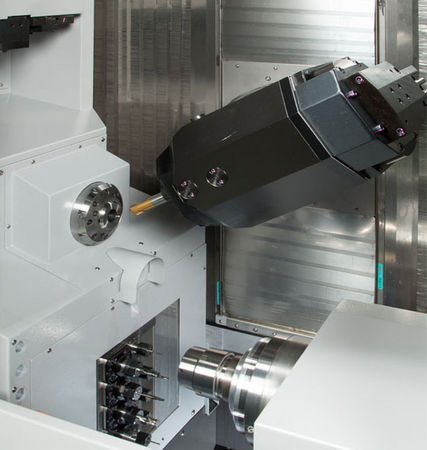

  • Díky max. otáčkám 20 000 min-1 a tuhému nástrojovému vřetenu osy-B je možno obrábět tvarově složité obrobky, které konvenční automatický soustruh není schopen zpracovat.
  • Vhodný pro krátké a dlouhé obrobky pouhým přepnutím režimu vodicího pouzdra i bez vodicího pouzdra.
  • Velmi vhodný pro obrábění s přesahem na hlavním vřetenu i zadním vřetenu, a to díky zadnímu držáku nástrojů osy-Y.
  • Vhodný pro nejrůznější obrábění s použitím zásobníku 40 řezných nástrojů a nástrojového vřetenu osy-B.
  • 5-osé současně ovládané obrábění (SS38MH-5AX)
  B038MSS38MHSS38MH-5AX
Max. velikost dílce mm Ø38 Ø38 Ø38
Otáčky hlavního vřetene min-¹ 200 - 7 000 200 - 7 000 200 - 7 000
Otáčky vřetene min-¹ 200 - 7 000 200 - 7 000 200 - 7 000
Otáčky nástroje min-¹ 300 - 20 000 300 - 20 000 300 - 20 000
Indexování hlavního vřetene   osa C osa C osa C
index úhel osy B ° 0,001 0,001 0,001
Nástrojový interface   CAPTO C4 CAPTO C4 CAPTO C4
Počet nástrojových hlavic   40 40 40
Šířka x Délka x Výška mm 2 930 x 1 940 x 2 160 2 930 x 1 940 x 2 160 2 930 x 1 940 x 2 160
Hmotnost kg 7 100 7 100 7 100
