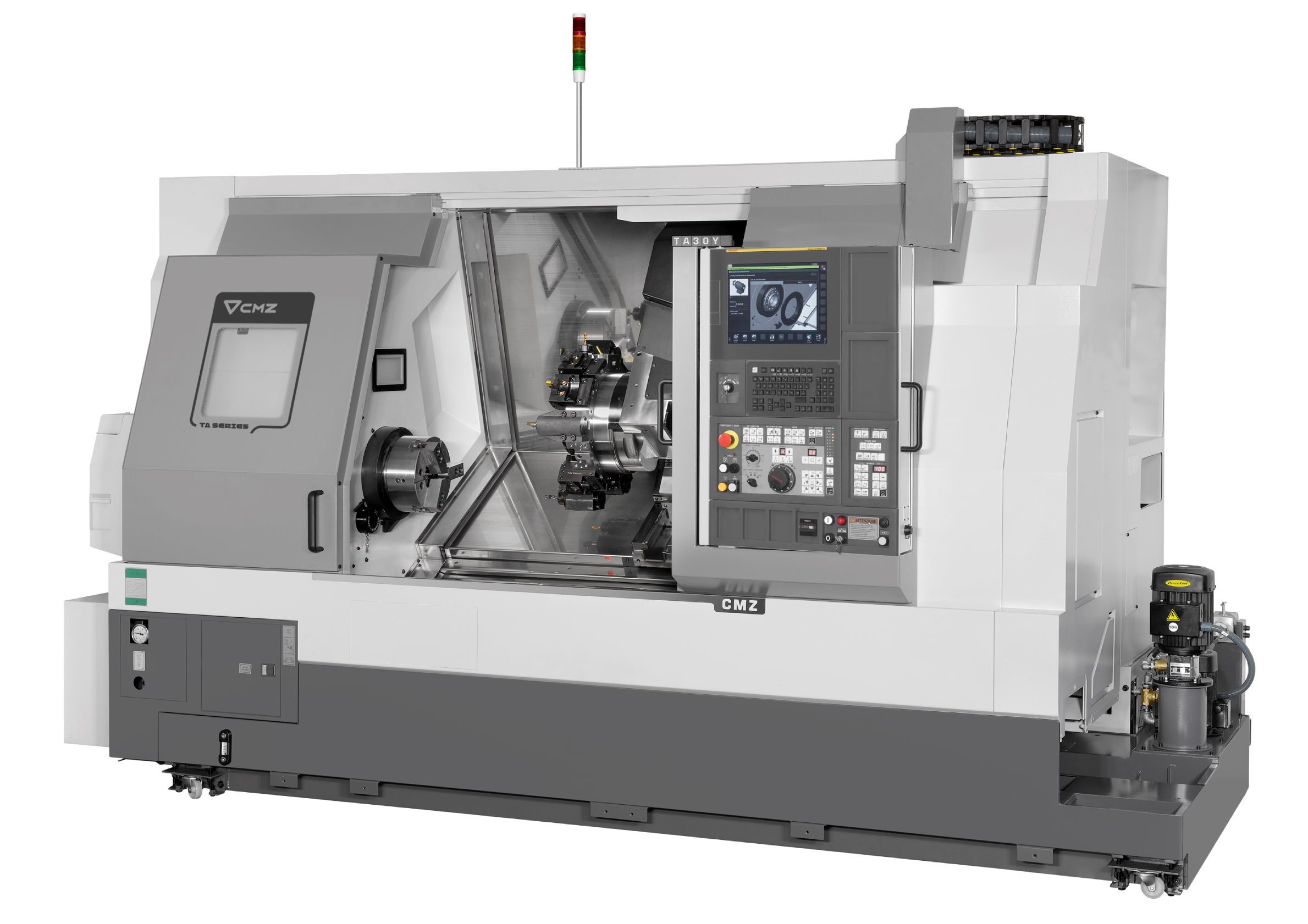

TA Z1100
Katalog
STÁHNOUT Katalog (pdf - 8.01 MB)PARAMETRY
| Technické parametry | TA15 | |||||||||
|
TA15 |
TA15M |
TA15Y |
TA15S |
TA15MS |
TA15YS |
|||||
|
Základní údaje
|
Oběžný průměr nad ložem (mm) | 760 | ||||||||
| Oběžný průměr nad suportem (mm) | 600 | |||||||||
| Maximální průměr soustružení (mm) | 460 | |||||||||
| Vzdálenost mezi čelem vřetena a hrotem koníka (mm) | 1190 | - | ||||||||
| Vzdálenost mezi čely vřeten (mm) | - | 1126 | ||||||||
| Zdvih v ose Y (mm) | - | - | +70 -50 |
- | - | +70 -50 |
||||
|
Vřeteno
|
Max. otáčky (rpm) | 4500 | ||||||||
| Průměr tyče (mm) | 52 | |||||||||
| Průměr vřetena (mm) | 175 / 210 | |||||||||
| Vnitřní průchozí průměr (mm) | 56 / 52 | |||||||||
| Výkon (kW) (max./S6 40%) | 14 / 8 | |||||||||
| Kroutící moment (Nm) | 292 (max) 153 (S6 40%) |
|||||||||
|
Nástrojová hlava
|
Počet poloh | 12 | ||||||||
| Max. otáčky nástrojového vřetena (rpm) | 12000 | |||||||||
| Výkon (kW) (max./S1) | 11,3/8,1 | |||||||||
| Max. kroutící moment (Nm) | 75 | |||||||||
| Hmotnost | Celková hmotnost (kg) | 6600 (*) | 7000 (*) | |||||||
| Technické parametry | TA20 | |||||||||
|
TA20 |
TA20M |
TA20Y |
TA20S |
TA20MS |
TA20YS |
|||||
|
Základní údaje
|
Oběžný průměr nad ložem (mm) | 760 | ||||||||
| Oběžný průměr nad suportem (mm) | 600 | |||||||||
| Maximální průměr soustružení (mm) | 460 | |||||||||
| Vzdálenost mezi čelem vřetena a hrotem koníka (mm) | 1173 | - | ||||||||
| Vzdálenost mezi čely vřeten (mm) | - | 1109 | ||||||||
| Zdvih v ose Y (mm) | - | - | +70 -50 |
- | - | +70 -50 |
||||
|
Vřeteno
|
Max. otáčky (rpm) | 4000 | ||||||||
| Průměr tyče (mm) | 66 | |||||||||
| Průměr vřetena (mm) | 210 | |||||||||
| Vnitřní průchozí průměr (mm) | 66 | |||||||||
| Výkon (kW) (max./S6 40%) | 22 / 15 | |||||||||
| Kroutící moment (Nm) | 366 (max) 286(S6 40%) |
|||||||||
|
Nástrojová hlava
|
Počet poloh | 12 | ||||||||
| Max. otáčky nástrojového vřetena (rpm) | 12000 | |||||||||
| Výkon (kW) (max./S1) | 11,3/8,1 | |||||||||
| Max. kroutící moment (Nm) | 75 | |||||||||
| Hmotnost | Celková hmotnost (kg) | 6800 (*) | 7200 (*) | |||||||
| Technické parametry | TA25 | |||||||||
|
TA25 |
TA25M |
TA25Y |
TA25S |
TA25MS |
TA25YS |
|||||
|
Základní údaje
|
Oběžný průměr nad ložem (mm) | 760 | ||||||||
| Oběžný průměr nad suportem (mm) | 600 | |||||||||
| Maximální průměr soustružení (mm) | 460 | |||||||||
| Vzdálenost mezi čelem vřetena a hrotem koníka (mm) | 1173 | - | ||||||||
| Vzdálenost mezi čely vřeten (mm) | - | 1109 | ||||||||
| Zdvih v ose Y (mm) | - | - | +70 -50 |
- | - | +70 -50 |
||||
|
Vřeteno
|
Max. otáčky (rpm) | 4000 | ||||||||
| Průměr tyče (mm) | 66 | |||||||||
| Průměr vřetena (mm) | 250 / 210 | |||||||||
| Vnitřní průchozí průměr (mm) | 66 | |||||||||
| Výkon (kW) (max./S6 40%) | 35 / 19 | |||||||||
| Kroutící moment (Nm) | 900 (max) 363 (S6 40%) |
|||||||||
|
Nástrojová hlava
|
Počet poloh | 12 | ||||||||
| Max. otáčky nástrojového vřetena (rpm) | 12000 | |||||||||
| Výkon (kW) (max./S1) | 11,3/8,1 | |||||||||
| Max. kroutící moment (Nm) | 75 | |||||||||
| Hmotnost | Celková hmotnost (kg) | 6800 (*) | 7200 (*) | |||||||
| Technické parametry | TA30 | |||||||||
|
TA30 |
TA30M |
TA30Y |
TA30S |
TA30MS |
TA30YS |
|||||
|
Základní údaje
|
Oběžný průměr nad ložem (mm) | 760 | ||||||||
| Oběžný průměr nad suportem (mm) | 600 | |||||||||
| Maximální průměr soustružení (mm) | 460 | |||||||||
| Vzdálenost mezi čelem vřetena a hrotem koníka (mm) | 1149 | - | ||||||||
| Vzdálenost mezi čely vřeten (mm) | - | 1085 | ||||||||
| Zdvih v ose Y (mm) | - | - | +70 -50 |
- | - | +70 -50 |
||||
|
Vřeteno
|
Max. otáčky (rpm) | 3500 | ||||||||
| Průměr tyče (mm) | 78 | |||||||||
| Průměr vřetena (mm) | 250 / 315 | |||||||||
| Vnitřní průchozí průměr (mm) | 77 | |||||||||
| Výkon (kW) (max./S6 40%) | 42 / 27 | |||||||||
| Kroutící moment (Nm) | 1020 (max) 720 (S6 40%) |
|||||||||
|
Nástrojová hlava
|
Počet poloh | 12 | ||||||||
| Max. otáčky nástrojového vřetena (rpm) | 12000 | |||||||||
| Výkon (kW) (max./S1) | 11,3/8,1 | |||||||||
| Max. kroutící moment (Nm) | 75 | |||||||||
| Hmotnost | Celková hmotnost (kg) | 7000 (*) | 7400 (*) | |||||||
