Vysoce flexibilní ohýbací buňka
Easy-Cell

Katalog

INFORMACE

Easy-Cell nabízí kapacitu pro zpracování široké škály dílů s trvale vysokou úrovní kvality, kterou zajišťuje adaptivní ohýbací systém Easy-Form®. Více robotických gripperů (uchopovačů) lze snadno vyměnit podle potřeby ohýbání.

Rychlé, automatické programování lisu a robota
Všestranný pětiosý ohraňovací lis Easy-Form®
Rozměry dílů od 100 x 100 mm do 1600 x 1200 mm, hmotnost až 25 kg.
Vestavěná kontrola kvality pomocí adaptivního systému měření úhlů v procesu.

Hlavní charakteristiky

Efektivní programování

Programování Easy-Cell je jednoduché, rychlé a efektivní a nevyžaduje žádné speciální programátorské dovednosti ani výuku robota. Veškeré programování probíhá offline.

Výkonná ohýbací kapacita

K všestrannosti systému Easy-Cell přispívá pětiosé zpětné ohýbání a délka ohýbání 2500 mm, která umožňuje zpracovávat velké i složité díly. Korunový stůl o délce 2500 mm zajišťuje vysokou produktivitu a přesné úhly po celé délce ohýbání.

Laserové adaptivní ohýbání Easy-Form®

Systém Easy-Form® Laser (EFL) společnosti LVD poskytuje záruku kvality pro trvale přesné výsledky ohýbání, které jsou pro automatizovanou výrobu kritické. Easy-Form automaticky kompenzuje odchylky materiálu, deformační zpevnění a směr zrna, aniž by zpomaloval proces ohýbání.

Více robotických uchopovačů

Více robotických uchopovačů/gripperů poskytuje flexibilitu pro manipulaci s různými velikostmi a geometriemi dílů. Výměna gripperů je rychlá a snadná.

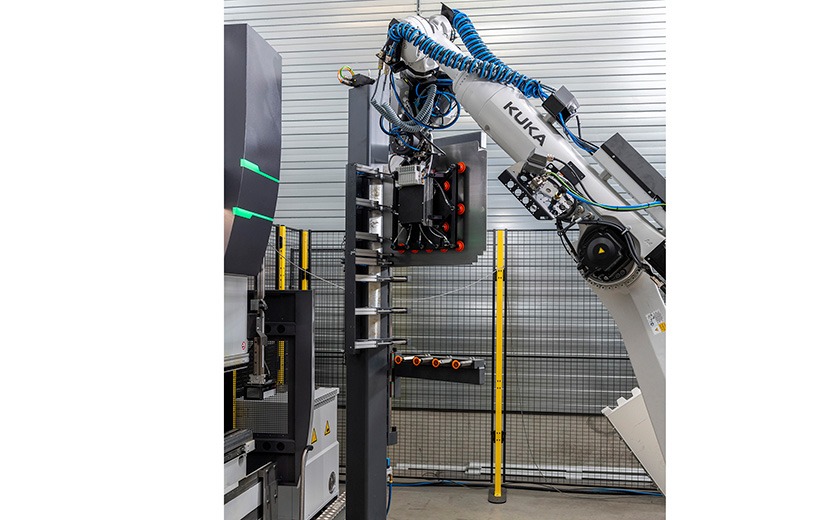

Flexibilita robota

Robot Kuka využívá jedinečnou otočnou osu pro optimalizaci /přeuchopování/regrippování obrobku. Tím se minimalizuje doba potřebná k přebrušování, což zlepšuje celkovou dobu cyklu.

Automatické nebo manuální

Pro maximální flexibilitu lze systém Easy-Cell ovládat také manuálně. Prsty ohraňovacího lisu jsou navrženy pro robotické i ruční ohýbání.

Optimalizované uspořádání

Easy-Cell má kompaktní konstrukci, která vyžaduje pouze 7000 x 8000 mm prostoru. Efektivní uspořádání buňky umožňuje rychlou instalaci a uvedení do provozu a umožňuje plynulý a bezobslužný průběh práce.

Softwarová sada CADMAN®

Software CADMAN usnadňuje plně integrovaný průběh procesu. Softwarové moduly zahrnují software pro programování ohybů CADMAN-B, software pro roboty CADMAN-SIM, importér výkresů CADMAN-SDI, sběr dat v reálném čase CADMAN-JOB, sledování zakázek a připojení k ERP. K dispozici je také tablet Touch-i4 pro informace o výkonnosti KPI, třídění a validaci dílů.
