Kompaktní ohraňovací lis Dyna-Press pro produktivní výrobu malých a jednoduchých součástí
Dyna-Press

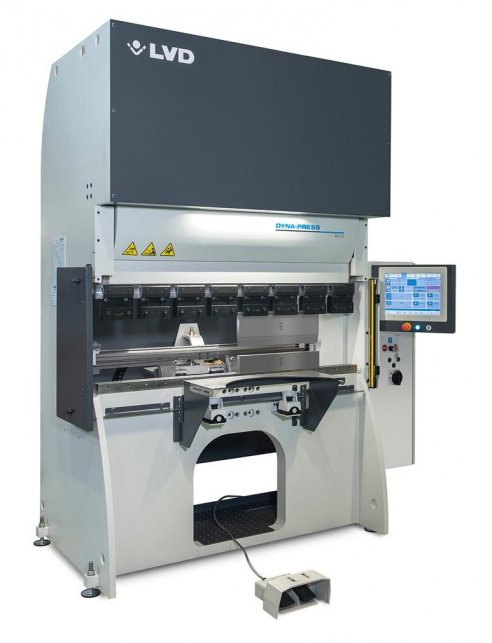

DynaPress-4015-003-M
40/15

Rychlé, efektivní a přesné ohýbání

  • Ideální pro ohýbání malých a jednoduchých dílů
  • Nízké náklady na výrobu jednoho dílu
  • Efektivita při ohýbání malých dílů
  • Vysoké zrychlení a zpomalení při ohýbací rychlosti do 25 mm za sekundu (59” za minutu)
  • Až 60 zdvihů za minutu
  • Kompaktní provedení
  • Snadno přemístitelný pomocí vysokozdvižného vozíku (24/12 Plus)
  • Snadné ovládání pomocí dotykové obrazovky
  • Pracovní délky 835 mm (33"), 1250 mm (49") a 1530 mm (60")
  • 24 a 40tunové modely
  • Ochrana pracovního prostoru dle CE
  • Chlazení elektrorozvaděče

Klíčové opce:

  • Jeden dorazový palec navíc
  • Off-line software CADMAN-B (pro modely Plus)

Dostupné modely:

Dyna-Press 24/12 Plus
Dyna-Press 40/15 Plus
Dyna-Press 40/15 Pro



NÁKLADOVĚ EFEKTIVNÍ BERAN POHÁNĚNÝ ELEKTRICKÝM SERVOMOTOREM

Ohraňovací lisy Dyna-Press jsou ideální pro ohýbání malých součástí. Beran poháněný elektrickým servopohonem umožňuje mimořádně vysoké rychlosti přísuvu, ohýbání a zpětného chodu a tím zaručuje efektivnější ohýbání při nižších jednotkových nákladech. Ohraňovací lisy Dyna-Press dosahují rychlosti ohýbání až 25 mm za sekundu a disponují ohýbací sílou až 40 tun, při zpracování maximální délky 1530 mm.

ENERGETICKY ÚSPORNÉ PROVEDENÍ

Elektrický beran minimalizuje spotřebu energie díky využití optimálního poměru energie a setrvačnosti motoru.

OVLÁDÁNÍ DOTYKOVOU OBRAZOVKOU

Ovládání dotykovou obrazovkou LVD je snadné a umožňuje synchronizované řízení stroje s polohováním všech dostupných os.

KOMPAKTNÍ A LEHCE PŘEMÍSTITELNÝ

Ohraňovací lis Dyna-Press je kompaktní a lehce přemístitelný. Zabírá plochu pouze 1235 x 1092 mm. Stroj je možné rychle a snadno přemístit pomocí běžného vysokozdvižného vozíku.

TYPY NÁSTROJŮ:

Dyna-Press je vybaven adaptéry umožňujícími rychlou výměnu standardních nástrojů i nástrojů amerického typu což zaručuje rychlé seřizování.

  12/8 24/12 24/12-PLUS 40/15 PLUS 40/15 Pro
Celková lisovací síla 120 kN 240 kN 240 kN 400 kN 400 kN
Zdvih 150 mm 150 mm 150 mm 200 mm 200 mm
Vzdálenost stolu od beranu 350 mm 350 mm 350 mm 400 mm 400 mm
Pracovní délka 835 mm 1250 mm 1250 mm 1530 mm 1530 mm
Pracovní výška 900 mm 900 mm 900 mm 900 mm 975 mm
Vzdálenost mezi sloupky 780 mm 1195 mm 1195 mm 1535 mm 1535 mm
Mezera (zleva) 200 mm 100 mm 100 mm 100 mm 175 mm
Max. přísuvná rychlost 100 mm/s 100 mm/s 100 mm/s 100 mm/s 100 mm/s
Max. pracovní rychlost 25 mm/s 25 mm/s 25 mm/s 25 mm/s 25 mm/s
Max. rychlost zpětného chodu 100 mm/s 100 mm/s 100 mm/s 100 mm/s 100 mm/s
Upínání Amada / LVD / WILA Amada / LVD / WILA Amada / LVD / WILA Amada / LVD / WILA Amada / LVD / WILA
Celková výška 2150 mm 2180 mm 2180 mm 2500 mm 2765 mm
Celková hloubka 1090 mm 1090 mm 1090 mm 1205 mm 1485 mm
Výpočtová váha 2 t 2,5 t 2,5 t 3,75 t 4,75 t
Ovládání 12” dotyková obrazovka 12” dotyková obrazovka 15” dotyková obrazovka (TOUCH-B LITE) 15” dotyková obrazovka (TOUCH-B LITE) 15” dotyková obrazovka (TOUCH-B LITE)
Zadní doraz X, R X, R X, R, Z1, Z2 X, R, Z1, Z2 X1,X2,R,Z1,Z2
IRIS Lazer Safe ne ne ne ne ano
Příprava pro robota ne ne ne ne ano
