Unikátní laserové měření ohybu
Easy-Form® Series

Katalog

STÁHNOUT Katalog Easy Form [CZ] (pdf - 1.37 MB)

INFORMACE PARAMETRY

INFORMACE

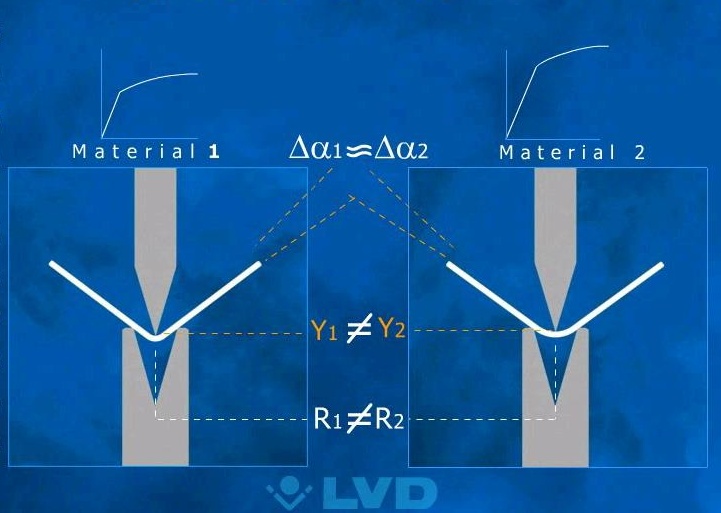

Přesný ohraňovací lis Easy-Form je špičkou své řady co se týče přesnosti a produktivity. Tento ohraňovací lis, vycházející z konstrukce lisů řady PPEB, je doplněn patentovaným systémem LVD Easy-Form® Laser pro sledování a korekci úhlů. Easy-Form® Laser sleduje úhel ohybu v reálném čase a poskytuje okamžitou zpětnou vazbu pro ovládací a uživatelské rozhraní TOUCH-B, takže je díl vyráběn od prvního ohybu s požadovanými úhly.

Podrobné informace o fungování Easy-Form® Laser

Klíčové prvky

Patentovaný systém Easy-Form® Laser pro sledování a korekci úhlů v reálném čase
Grafické uživatelské rozhraní TOUCH-B s dotykovou obrazovkou je intuitivní a snadno použitelné
Parametry ohýbání jsou automaticky řízeny unikátní "inteligentní" databází LVD
2D a 3D barevná obrazovka simuluje zhotovení součásti a zobrazuje postup manipulace s materiálem
Standardem je CNC prohnutí stolu v ose V pro modely přes 2 metry
Ohraňovací lisy až do velikosti 400 tun/4 metry jsou navrženy a vyráběny jako svařenec (monoblok), který zajišťuje vysokou přesnost stroje
Systém úspory energie ERS (Enhanced Energy Reduction System-)
Turbo hydraulika pro vyšší rychlosti beranu a úhlové odměřování ve třech bodech (standard u modelů velikosti 220 tun a větších)
Lineární snímače jsou ke stroji připojeny tak, aby nedocházelo k deformaci při ohýbání, která by ovlivňovala přesnost polohování beranu

Možnosti navýšení výkonu

Programovací off-line software CADMAN-B
Konfigurovatelné opce při objednávání: zdvih, vyložení a vzdálenost stůl-beran a další
Šestiosý modulární zadní doraz
Upínání nástrojů v provedení US, vertikální provedení W nebo provedení LVD (evropské provedení s adaptérem)
Turbo hydraulika
CNC řízené podpěry plechu
A další

Specifikace

Kapacita od 80 tun do 640 tun
Maximální délka ohybu od 1,5 metru do 8 metrů
Přesnost ohybu +/- 0,3 stupně

PARAMETRY

		80/15	80/20	80/25	80/Turbo	110/30	110/40	110/42	110/Turbo	135/30	135/40
Lisovací síla	kN	800	800	800	800	1 100	1 100	1 100	1 100	1 350	1 350
Tlak	bar	290	290	290	290	245	245	245	245	290	290
Pracovní délka	mm	1 500	2 000	2 500		3 050	4 000	4 270		3 050	4 000
Vzdálenost mezi stojany	mm	1 050	1 550	2 050		2 600	3 150	3 820		2 600	3 150
Pracovní zdvih	mm	200	200	200		200	200	200		200	200
Vzdálenost stůl/beran	mm	400	400	400		400	400	400		400	400
Vyložení	mm	400	400	400		400	400	400		400	400
Šířka stolu	mm	120	120	120		120	120	120		120	120
Max. zatížení stolu	kN/m	2 000	2 000	2 000		2 000	2 000	2 000		2 000	2 000
Pracovní výška	mm	970	970	970		970	970	970		970	970
Příjezdová rychlost	mm/s	130	130	130	160	130	130	130	180	130	130
Pracovní rychlost	mm/s	13	13	13	22	12	12	12	22	12	12
Vratná rychlost	mm/s	140	140	140	200	115	115	115	200	115	115
Motor	kW	11	11	11	15	15	15	15	22	15	15
Hmotnost	kg	5 500	6 000	6 500		9 500	11 000	12 000		9 500	11 000
Olejová nádrž	L	125	125	125	125	250	250	250		250	250
		135/42	135/Turbo	170/30	170/40	170/42	170/51	170/Turbo	220/30	220/30 Plus	220/40
Lisovací síla	kN	1 350	1 350	1 700	1 700	1 700	1 700	1 700	2 200	2 200	2 200
Tlak	bar	290	290	285	285	285	285	285	285	285	285
Pracovní délka	mm	4 270		3 050	4 000	4 270	5 100		3 050	3 050	4 000
Vzdálenost mezi stojany	mm	3 820		2 600	3 150	3 820	4 550		2 600	2 600	3 150
Pracovní zdvih	mm	200		200	200	200	200		200	300	200
Vzdálenost stůl/beran	mm	400		400	400	400	400		400	570	400
Vyložení	mm	400		400	400	400	400		400	400	400
Šířka stolu	mm	120		120	120	120	120		120	200	120
Max. zatížení stolu	kN/m	2 000		2 000	2 000	2 000	2 000		2 000	2 500	2 000
Pracovní výška	mm	970		970	970	970	1 020		970	1 000	970
Příjezdová rychlost	mm/s	130	180	130	130	130	130	180	120	120	120
Pracovní rychlost	mm/s	12	22	15	15	15	15	22	21	21	21
Vratná rychlost	mm/s	115	200	160	160	160	160	200	200	200	200
Motor	kW	15	22	22	22	22	22	37	37	37	37
Hmotnost	kg	12 000		11 000	13 000	14 500	19 500		12 500	13 000	15 000
Olejová nádrž	L	250	250	350	350	350	350		350	350	350
		220/40 Plus	220/42	220/42 Plus	220/51	220/51 Plus	220/61	220/61 Plus	320/30	320/40	320/45
Lisovací síla	kN	2 200	2 200	2 200	2 200	2 200	2 200	2 200	3 200	3 200	3 200
Tlak	bar	285	285	285	285	285	285	285	285	285	285
Pracovní délka	mm	4 000	4 270	4 270	5 100	5 100	6 100	6 100	3 050	4 000	4 500
Vzdálenost mezi stojany	mm	3 150	3 820	3 820	4 550	4 550	5 050	2 600	3 150	3 820	4 270
Pracovní zdvih	mm	300	200	300	200	300	200	300	300	300	300
Vzdálenost stůl/beran	mm	570	400	570	400	570	400	570	570	570	570
Vyložení	mm	400	400	400	400	400	400	400	400	400	400
Šířka stolu	mm	200	120	200	120	200	120	200	200	200	200
Max. zatížení stolu	kN/m	2 500	2 000	2 500	2 000	2 500	2 000	2 500	2 500	2 500	2 500
Pracovní výška	mm	1 000	970	1 000	1 025	1 055	1 025	1 055	1 000	1 000	1 000
Příjezdová rychlost	mm/s	120	120	120	120	120	120	120	120	120	120
Pracovní rychlost	mm/s	21	21	21	21	21	21	21	14	14	14
Vratná rychlost	mm/s	200	200	200	200	200	200	200	130	130	130
Motor	kW	37	37	37	37	37	37	37	37	37	37
Hmotnost	kg	15 500	16 500	17 000	20 500	21 000	23 500	24 000	21 000	23 000	25 500
Olejová nádrž	L	350	350	350	350	350	350	350	400	400	400
		320/51	320/61	400/40	400/45	400/51	400/61	500/40	500/45	500/51	500/61
Lisovací síla	kN	3 200	3 200	4 000	4 000	4 000	4 000	5 000	5 000	5 000	5 000
Tlak	bar	285	285	290	290	290	290	290	290	290	290
Pracovní délka	mm	5 100	6 100	4 000	4 500	5 100	6 100	4 000	4 500	5 100	6 100
Vzdálenost mezi stojany	mm	4 270	5 050	3 150	3 820	4 270	5 050	3 150	3 760	4 050	5 050
Pracovní zdvih	mm	300	300	300	300	300	300	300	300	300	300
Vzdálenost stůl/beran	mm	570	570	570	570	570	570	570	570	570	570
Vyložení	mm	400	400	400	400	400	400	400	400	400	400
Šířka stolu	mm	200	200	200	200	200	200	200	200	200	200
Max. zatížení stolu	kN/m	2 500	2 500	2 500	2 500	2 500	2 500	2 500	2 500	2 500	2 500
Pracovní výška	mm	1 035	1 165	970	970	970	970	970	970	970	970
Příjezdová rychlost	mm/s	120	120	100	100	100	100	100	100	100	100
Pracovní rychlost	mm/s	14	14	11	11	11	11	9	9	9	9
Vratná rychlost	mm/s	130	130	120	120	120	120	80	80	80	80
Motor	kW	37	37	37	37	37	37	37	37	37	37
Hmotnost	kg	29 000	36 000	30 500	32 000	34 000	37 000	39 400	42 200	43 820	49 420
Olejová nádrž	L	400	400	500	500	500	500	650	650	650	650
		640/45	640/61	640/80
Lisovací síla	kN	6 400	6 400	6 400
Tlak	bar	290	290	290
Pracovní délka	mm	4 500	6 100	8 000
Vzdálenost mezi stojany	mm	3 760	5 050	7 050
Pracovní zdvih	mm	300	300	300
Vzdálenost stůl/beran	mm	570	570	570
Vyložení	mm	400	400	400
Šířka stolu	mm	200	200	200
Max. zatížení stolu	kN/m	2 500	2 500	2 500
Pracovní výška	mm	970	970	970
Příjezdová rychlost	mm/s	90	90	90
Pracovní rychlost	mm/s	9	9	9
Vratná rychlost	mm/s	100	100	100
Motor	kW	55	55	55
Hmotnost	kg	49 300	57 000	71 550
Olejová nádrž	L	850	850	850
