Přesné, ekonomické ohýbání
PPED série

Katalog

STÁHNOUT Brožura PPED [EN] (pdf - 744.01 kB)

INFORMACE PARAMETRY

INFORMACE

PŘESNOST A SPOLEHLIVOST V ROBUSTNÍM STROJI

Ohraňovací lisy řady PPED jsou praktické a snadno použitelné - ideální pro univerzální ohýbání. Cenově výhodná konstrukce v kombinaci s přesností a spolehlivostí LVD přináší flexibilitu použití. Intuitivní ovládání pomocí dotykového displeje v kombinaci se snadno použitelným softwarem LVD umožňuje rychlé a jednoduché programování a nastavení pro každou úroveň uživatele. Stroj PPED je nabízen v řadě modelů, v manuální a CNC konfiguraci, a je tak vhodný pro většinu aplikací.

KLÍČOVÉ VLASTNOSTI

Ovládání pomocí grafického uživatelského rozhraní TOUCH-B s dotykovou obrazovkou a 3D simulací je intuitivní a snadno použitelné
Čtyřosý CNC zadní dorazový systém (X, R, Z1, Z2)
Robustní hydraulický systém s automatickým řízením náklonu
CNC řízený bombírovací stůl

MOŽNOSTI ZVYŠUJÍCÍ VÝKONNOST - opce

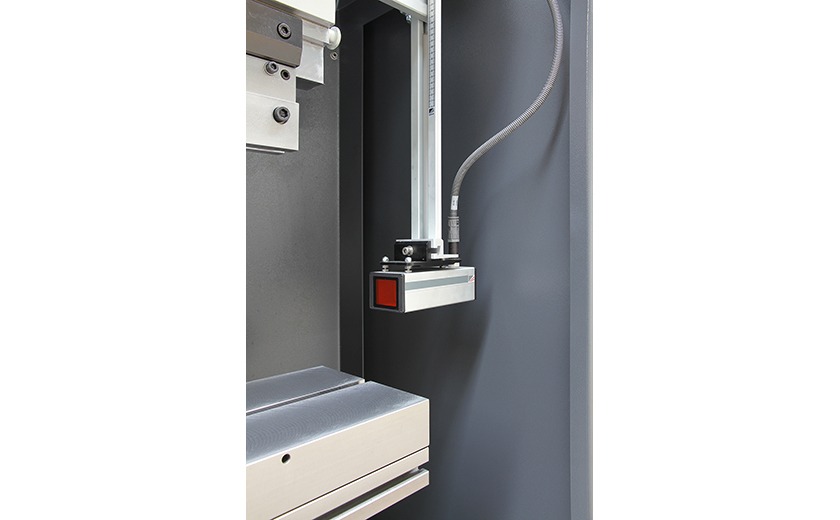

Ochranný systém Lazer Safe
Dodatečný dorazový palec
Přední podpěry
Druhý nožní pedál

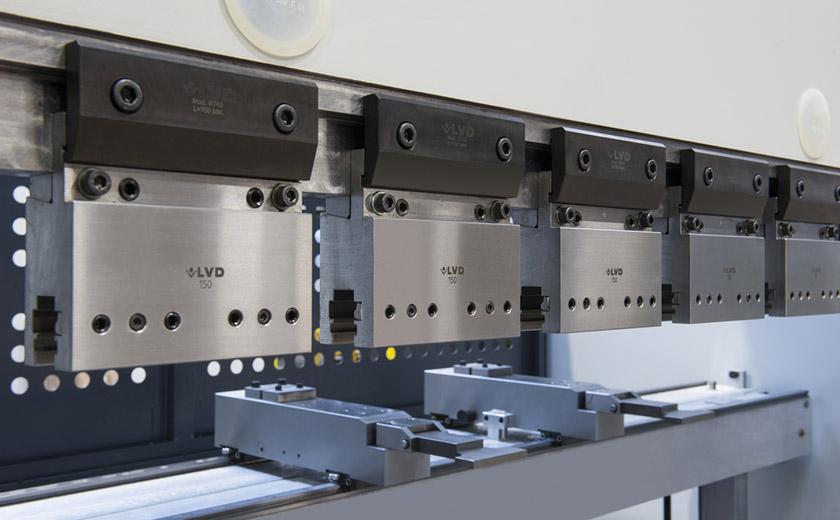

Nástroje typu Wila, LVD (evropský styl s adaptérem) nebo Promecam styl nástroje
Programovací off-line software CADMAN-B
Hydraulické upínání razníků (horní upínání) typ Wila

Číst více

K dispozici jsou následující modely:

PPED-4: 2 CNC řízené zadní dorazy (50 tun na 2 metry až do 320 tun na 4 metry)
PPED-5: 2 CNC řízené zadní dorazy, CNC crowning (100 tons by 3 meter up to 320 tons by 4 meter)
PPED-7: 4 CNC řízené zadní dorazy, CNC crowning (50 tons by 2 meter up to 320 tons by 4 meter)

PARAMETRY

		50/20	80/25	135/30	165/30	165/40	200/30	200/40	260/30	260/40	320/30	320/40
Lisovací síla	kN	500	800	1 350	1 650	1 650	2 000	2 000	2 600	2 600	3 200	3 200
Pracovní délka	mm	2 000	2 500	3 050	3 050	4 000	3 050	4 000	3 050	4 000	3 050	4 000
Vzdálenost mezi stojany	mm	1 550	2 050	2 600	2 600	3 150	2 600	3 150	2 600	3 150	2 600	3 150
Pracovní zdvih	mm	200	200	200	200	200	200	200	300	300	300	300
Vzdálenost stůl/beran	mm	500	500	500	500	500	500	500	670	670	670	670
Vyložení	mm	200	200	250	250	250	300	300	300	300	300	,300
Šířka stolu	mm	140	140	180	180	180	180	180	250	250	250	250
Max. zatížení stolu	kN/m	100	100	100	100	100	100	100	100	100	100	100
Pracovní výška	mm	930	930	970	970	970	970	970	1 000	1 000	1 000	1 000
Příjezdová rychlost	mm/s	160	130	90	110	110	100	100	90	90	75	75
Pracovní rychlost	mm/s	9	10	10	10	10	9	9	10	10	8	8
Vratná rychlost	mm/s	95	100	95	100	100	90	90	80	80	75	75
Motor	kW	4	7.5	15	18	18	18	18	22	22	22	22
Olejová nádrž	L	125	200	275	300	300	350	350	400	400	400	400
