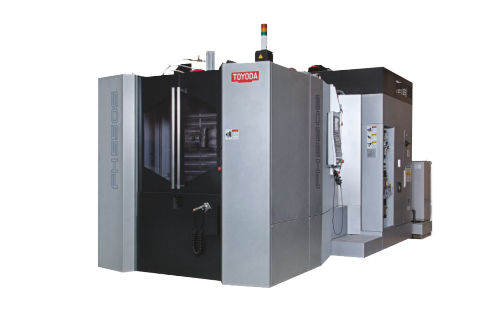

FH 550 S

FH 550 S
 FH 550 S
Velikost palety 550 mm x 550 mm
Maximální Ø obrobku 850 mm
Maximální výška obrobku 1000 mm
Indexování Stolu (plná NC osa) Full NC table (360,000 positions)
Rozjezd v ose X (stojan) 750 mm
Rozjezd v ose Y (vřeteno) 800 mm
Rozjezd v ose Z (pracovní stůl) 850 mm
Maximální zatížení palety 800 kg
Motor pohonu vřetena 22 kW for 15 min. /18.5 kW cont.
Krouticí moment vřetena 167 Nm
Kužel vřetena CAT40
Otáčky vřetena 15,000 RPM
Typ vřetena Direct drive
Rychloposuv 60 m/min
Kapacita zásobníku nástrojů 60 Standard (121, 200 Optional)
Plocha zabraná strojem 7,197 mm x 3,182 mm x 3,180 mm
Čistá váha 16,000 kg
 FH 550 S
Přesnost polohování ± 0.003 mm full stroke
Opakovaná přesnost ± 0.002 mm
Přesnost indexování otočného stolu ± 7 arc seconds
Opakovaná přesnost indexování otočného stolu ± 3.5 arc seconds
 FH 550 S
Hydraulický olej Mobil DTE Oil Light (53.2 l)
Mazání vodicích ploch Mobil Vactra #2 (2.89 l)
Mazání ložisek vřetena Mobil Velocite #6 (2.89 l)
Chlazení vřetena Mobil Velocite #3 (20.14 l)
Mazání stolu Mobil Gear 600 XP 150 (3 l)
Přívod tlakového vzduchu 56 ~ 70 psi (4 ~ 5 kgf / cm²)
Příkon 52 kVA

Galerie

kazetový zásobník nástrojů robotická paže robotická paže
