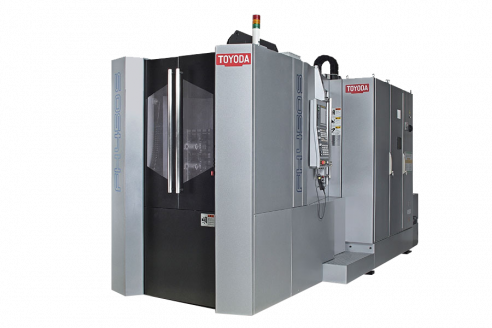

FH450S

234-FH450S-noback
 FH450S
Velikost palety 450 mm x 450 mm
Maximální Ø obrobku 630 mm
Maximální výška obrobku 750 mm
Indexování Stolu (plná NC osa) Full NC table (360,000 positions)
Rozjezd v ose X (stojan) 600 mm
Rozjezd v ose Y (vřeteno) 600 mm
Rozjezd v ose Z (pracovní stůl) 600 mm
Maximální zatížení palety 400 kg
Motor pohonu vřetena 22 kW for 15 min. / 18.5 kW cont.
Krouticí moment vřetena 167 Nm
Kužel vřetena CAT40
Otáčky vřetena 15,000 RPM
Typ vřetena Direct drive
Rychloposuv 50 m/min
Kapacita zásobníku nástrojů 60 Standard (120 Optional)
Plocha zabraná strojem 6,159 mm x 2,520 mm x 3,160 mm
Čistá váha 11,500 kg
 FH450S
Přesnost polohování ± 0.003 mm full stroke
Opakovaná přesnost ± 0.0015 mm
Přesnost indexování otočného stolu ± 7 arc seconds
Opakovaná přesnost indexování otočného stolu ± 3.5 arc seconds



 FH450S
Hydraulický olej Mobil DTE Oil Light (53.2 l)
Mazání vodicích ploch Mobil Vactra #2 (2.89 l)
Mazání ložisek vřetena Mobil Velocite #6 (2.89 l)
Chlazení vřetena Mobil Velocite #3 (15.96 l)
Mazání stolu Mobil Gear 600 XP 150 (4.18 l)
Přívod tlakového vzduchu 56 ~ 70 psi (4 ~ 5 kgf / cm²)
Příkon 52 kVA
