FH630SX-5A
INFORMACE

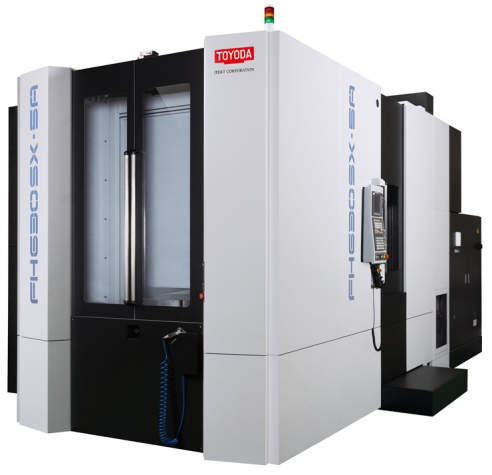

Pětiosé horizontální centrum FH630SX-5A je konstruováno pro komplexní obrábění složitých dílů. Svými vlastnostmi a specifikací patří k nejlepším na trhu v oblasti 5-ti osých strojů s velikostí palety 630 mm. Počítá s možností využití vřetena 8000 otáček s vysokým krouticím momentem nebo alternativně vřetena 15000 otáček (kužel velikosti 50). Sklopné vřeteno je vybaveno robustní C osou s možností naklopení 230˚. Tuhá litinová konstrukce optimalizovaná metodou konečných prvků výborně absorbuje řezné síly jak při dynamickém tak silovém obrábění.
Vlastnosti
- Flexibilní otočné vřeteno pro horizontální a vertikální obrábění
- Velký rozsah natočení vřetena
- Široké možností obrábění
- Možnost výběru vřetena dle typu použití stroje
- JTEKT vyráběná keramická ložiska pro vysoké zatížení a únosnost
- Vysoce tuhá konstrukce zadního opěrného sloupu a lože
- Možnost zapojení do flexibilního systému s 4 osými stroji
- Snadná údržba (tubusové vřeteno s výměnným kuželem)
- Chlazení skrz vřeteno
PARAMETRY
| FH630SX-5A | |
|---|---|
| Velikost palety | 630 mm x 630 mm |
| Maximální Ø obrobku | 1 170 mm |
| Maximální výška obrobku | 1 600 mm |
| Maximální zatížení palety | 1 500 kg |
| Rozjezd v ose X | 800 mm (+300 zdvih ATC) |
| Rozjezd v ose Y | 850 mm |
| Rozjezd v ose Z | 1 050 mm |
| Rozjezd v ose C | -210° - +20° |
| Otáčky vřetena | 50 - 15 000 RPM |
| Typ vřetena | BT No.50 Big+ [HSK-A100] |
| Motor pohonu vřetena | 55 kW / 37 kW (80 kW / 55 kW opce) |
| Kapacita zásobníku nástrojů | 60 (121 opce) |
| Plocha zabraná strojem | 6 632 mm x 4 320 mm x 4 125 mm |
| Čistá váha | 22 000 kg |
PŘESNOST
| FH630SX-5A | |
|---|---|
| Přesnost polohování | ± 0.002 mm v celé délce |
| Opakovaná přesnost | ± 0.001 mm |
| B a C osa úhlová přesnost | ± 3.5 arc seconds |
| B a C opakovaná úhlová přesnost | ± 2.0 arc seconds |
PROVOZNÍ POŽADAVKY
| FH630SX-5A | |
|---|---|
| Hydraulický olej | Mobil DTE Oil Light (18 l) |
| Olej mazání vedení | Mobil Vactra #2 (3 l) |
| Olej vřetenová ložiska | Mobil Velocite #6 (3 l) |
| Olej teplotní stabilizace vřetena | Mobil Velocite #3 (35 l) |
| Olej mazání otočného stolu | Mobil Gear 600 XP 150 (3 l) |
| Spotřeba vzduchu | (4 ~ 5 kgf / cm²) |
| Power Capacity (Machine Wired: 208V - Transformer Not Included) |
