GS300H
INFORMACE

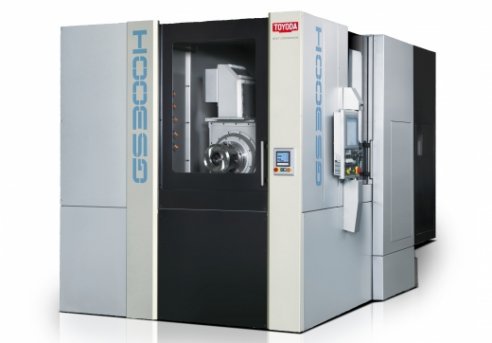

Horizontální obráběcí centrum TOYODA GS300H pro výrobu ozubení je první obráběcí centrum na světě, které přináší funkci Skiving (metoda seřezávání odvalovacím způsobem) na univerzální horizontální obráběcí centra pro dosažení hromadné výroby ozubených dílů.
Díky vysokorychlostnímu řezání a integrovaným funkcím soustružení, seřezávání odvalovacím způsobem a obrábění ozubených kol nabízí GS300H vyšší produktivitu a flexibilní obrábění. Další výhodou je nepřetržité obrábění přímo ve výrobní hale, čímž se zmenšuje počet použitých zařízení a obráběcích nástrojů.
PARAMETRY
| GS300H | |
|---|---|
| Rozjezd v osách X, Y, Z | 730 mm, 650 mm, 850 mm |
| Rychloposuv | 60 m/min |
| Rozjezd v ose Y (vřeteno) | 1 600 mm |
| Kužel vřetena | BT No.40 / BT No.50 |
| Otáčky vřetena | 12 000 / 6 000 min-1 |
| Motor pohonu vřetena | 18.5 kW for 15 min. / 25 kW cont. |
| Osa B (úhel natočení otočného stolu) | 0.001° |
| Rychlost otáčení (osa obrobku) | 3 000 min-1 |
| Jmenovitý výkon (osa obrobku) | 38 kW / 28.3 kW |
| Max. kroutící moment / cont. | 66 Nm / 90 Nm |
| Maximální Ø obrobku | 220 mm |
| Maximální výška obrobku | 150 mm |
| Hmotnost nástroje | 8 kg / 27 kg |
| Kapacita zásobníku nástrojů | 40 Standard |
| Plocha zabraná strojem | 2 200 mm x 4 375 mm / 2 745 mm x 4 510 mm |
