FH1250SW quill spindle
INFORMACE

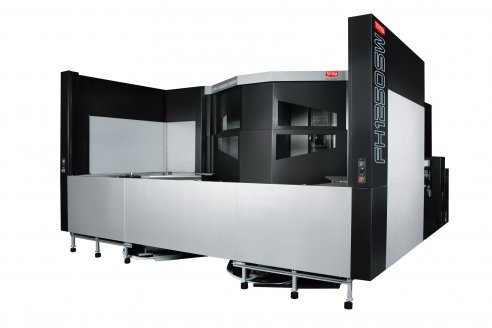

FH1250SW horizontální obráběcí centrum s vřetenem s výsuvnou pinolou konstruované pro obrábění velkých dílců. Stroj je vybaven unikátním vřetenem s výsuvnou pinolou 3000 ot/min ideální pro vyvrtávání a hluboké vrtání, které umožňuje, aby komplikované díly běžně vyžadující řadu operací na různých strojích byly obráběny na jednom stroji na jedno upnutí.
PARAMETRY
| FH1250SW quill spindle | |
|---|---|
| Velikost palety | 1,250 mm x 1,250 mm |
| Maximální Ø obrobku | 2400 mm |
| Maximální výška obrobku | 1800 mm |
| Indexování Stolu (plná NC osa) | Full NC table (360,000 positions) |
| Pojezd v ose X (stojan) | 2,200 mm |
| Pojezd v ose Y (vřeteno) | 1,500 mm |
| Pojezd v ose Z (pracovní stůl) | 1,850 mm |
| Pojezd v ose W (vřeteno) | 550 mm |
| Maximální zatížení palety | 5,000 kg |
| Motor pohonu vřetena | 45 kW for 30 min. / 37 kW cont. |
| Krouticí moment vřetena | 1,313 Nm |
| Kužel vřetena | CAT50 |
| Otáčky vřetena | 3,000 RPM |
| Typ vřetena | Direct drive |
| Rychloposuv osa X a Y | 32 m/min |
| Rychloposuv osa A | 42 m/min |
| Rychloposuv osa Z | 5 m/min |
| Rychloposuv osa B | 5.6 RPM |
| Kapacita zásobníku nástrojů | 60 Standard (121 Optional) |
| Plocha zabraná strojem | 9,688 mm x 7,652 mm x 4,520 mm |
| Čistá váha | 49,500 kg |
PŘESNOST
| FH1250SW quill spindle | |
|---|---|
| Přesnost polohování (X, Z a Y osa) | ±0.003 mm full stroke |
| Opakovaná přesnost (X,Z a Y osa) | ± 0.002 mm |
| Přesnost indexování otočného stolu | ± 7 arc seconds |
| Opakovaná přesnost otočného stolu | ± 3.5 arc seconds |
| Přesnost osy A | ± 5 µ |
| Opakovaná přesnost osy A | ± 3 µ |
PROVOZNÍ POŽADAVKY
| FH1250SW quill spindle | |
|---|---|
| Hydraulický olej | Mobil DTE Oil Light (63.8 l) |
| Mazání vodicích ploch | Mobil Vactra #2 (5.7 l) |
| Mazání ložisek vřetena | Mobil Velocite #6 (2.89 l) |
| Chlazení vřetena | Mobil Velocite #3 (70.30 l) |
| Mazání stolu | Mobil Gear 600 XP 150 (4.33 l) |
| Přívod tlakového vzduchu | 56 ~ 70 psi (4 ~ 5 kgf / cm²) |
| Příkon | 69 kVA |
