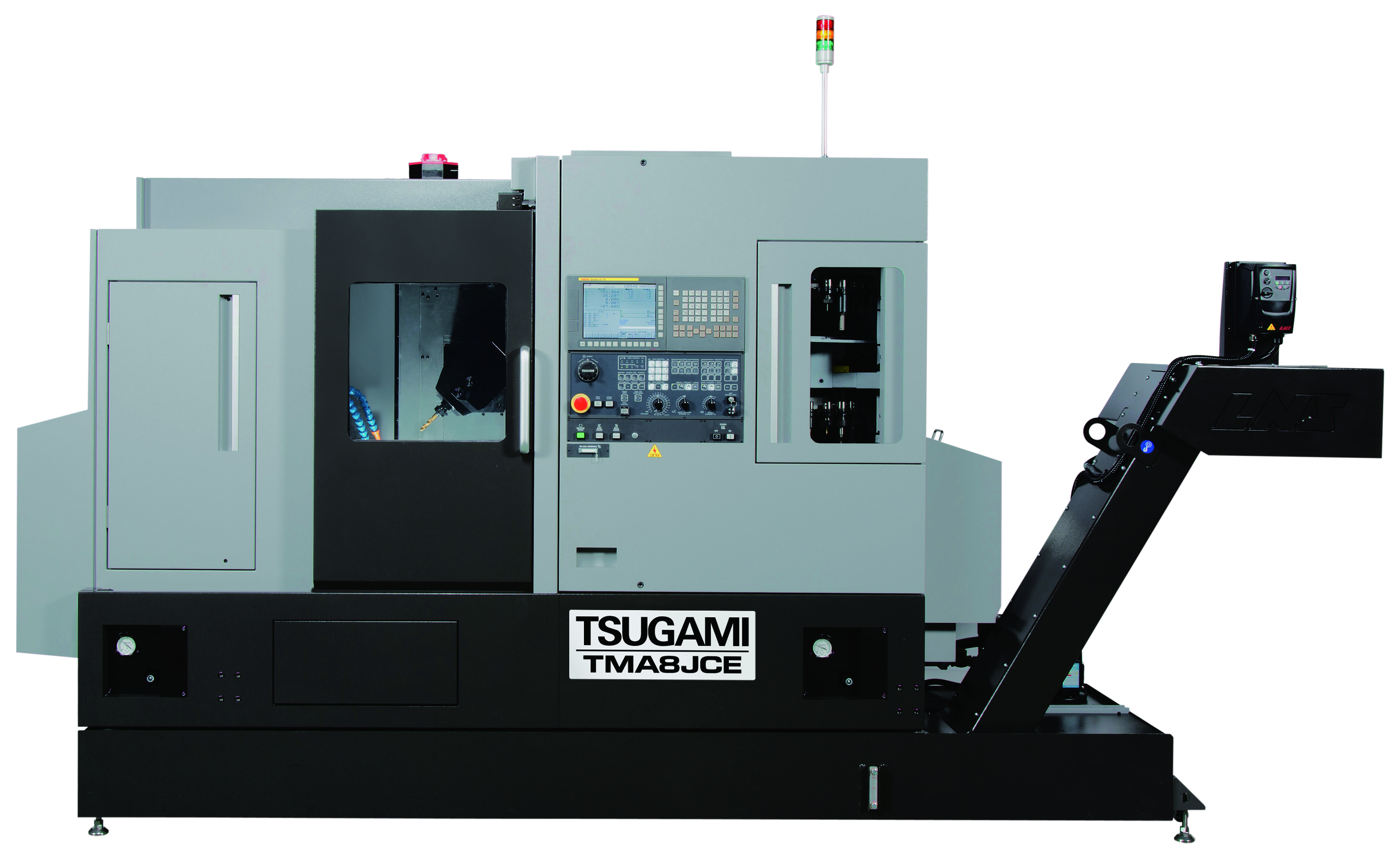

TMA8JC
INFORMACE
Kompletní obrábění prováděno na jednom stroji. Stroj kompaktního provedení umožňující další snížení doby pracovního cyklu.
- Produktivní a všestranný stroj spojující vysokou rychlost, velmi přesné soustružení a výkonné obráběcí centrum.
- Vyhovuje nárokům na úsporu prostoru, šířka stroje 2 500 mm.
- Jedinečné charakteristiky poměru nákladů k užitným vlastnostem.
- Stejnosměrný motor je osazen na ose-B a zajišťuje vysokou přesnost a velmi přesné indexování.

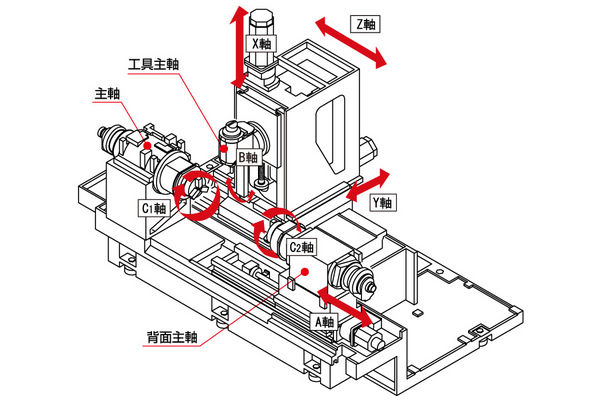

- Konstrukce pravoúhlého křížení saní zajišťuje provádění komplexního obrábění a volný odvod třísek.
- Zrychlenou pojezdovou rychlostí osy-X a osy-Y je dosaženo snížení doby pracovního cyklu.
- Ideální stroj určený pro široké spektrum výrobků v malém množství a tvarově složitých součástí.
PARAMETRY
| TMA8JC | ||
|---|---|---|
| Linear scale | - | |
| Velikost sklíčidla hlavního vřetene | " | 8 |
| Velikost sklíčidla zadního vřetene | " | 6 |
| Rychlost sklíčidla hlavního vřetene | min-¹ | 5 000 |
| Rychlost sklíčidla zadního vřetene | min-¹ | 5 000 |
| Max. rychlost nástrojové hlavy | min-¹ | 20 000 |
| B-axis index angle | ° | -15 - 195 |
| B-axis least index angle | ° | 0,001 (pozicování) |
| Počet nástrojů | 60 | |
| Šířka x Délka x Výška | mm | 3 550 x 2 126 x 2 100 |
| Hmotnost | kg | 7 100 |
