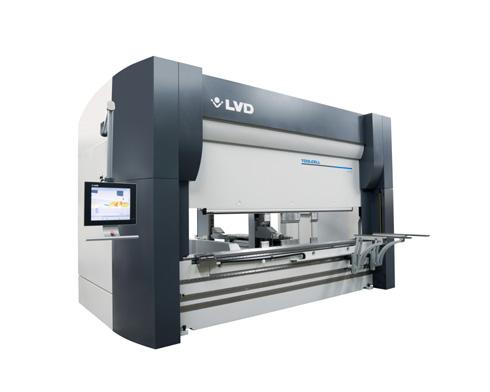

Ohraňovací lis s automatickou výměnou nástrojů
ToolCell

ToolCell 220/40 Plus

Katalog

STÁHNOUT Katalog ToolCell [EN] (pdf - 651.33 kB)

INFORMACE PARAMETRY

INFORMACE

TOOLCELL INOVATIVNÍ OHRAŇOVACÍ LIS S AUTOMATICKOU VÝMĚNOU NÁSTROJŮ

ToolCell usnadňuje každou ohýbací aplikaci a zlepšuje její rentabilitu použitím revoluční automatizační ohýbací technologie, která minimalizuje nastavení, je rychlá a vysoce spolehlivá. V paměti integrovaného automatizovaného systému výměny nástrojů je uložena knihovna horních a dolních nástrojů. Všechny nástroje jsou obsaženy ve stroji a automaticky se vyměňují podle požadavku práce – významným způsobem se minimalizuje čas výměny nástroje a přesnost polohy nástrojů pro dosažení lepší produktivity ohýbání. Patentované LVD zařízení Easy-Form® Laser pro sledování úhlu během procesu ohýbání a korekční technologie zajišťují, že první díl bude správný.

HLAVNÍ VLASTNOSTI

Ovládání pomocí grafického uživatelského rozhraní dotykové obrazovky TOUCH-B je intuitivní a jednoduché
Všechny nástroje jsou zahrnuty v těle stroje
Velká knihovna nástrojů: 2 celé délky samočinných horních nástrojů (razníků) a 5 celých délek dolních nástrojů (matrice tvaru V)
Flexibilní konfigurace nástrojového vybavení
Automatizované vkládání a vykládání nástrojů
Vybaven laserovým zařízením Easy-Form Laser (bezdotykové úhlové odměřování)
Přesné ustavení nástrojů dle programu – není třeba manuálního zásahu
Turbo hydraulika : zrychlené posuvy beranu
Možnost ručního nakládání nástrojů (jiné nástroje než v zásobníku)

MOŽNOSTI ZVÝŠENÍ PRODUKTIVITY = volitelné opce

Programovací off-line software CADMAN-B
Druhý nožní pedál
CNC řízení podpěry

MODELOVÉ ŘADY

ToolCell 135/30 (135 tun na 3060 mm)

ToolCell 220/30 / Plus (220 tun na 3060 mm)

ToolCell 220/40 / Plus (220 tun na 4080 mm)

Technické údaje

Pracovní rychlost až 21 mm/s

Rychlost osy X až 600 mm/s (pojezd: 1300 mm)

Přesnost ohýbání až +/- 0,3 stupně

PARAMETRY

	135/30	220/30	220/40	220/30 PLUS	220/40 PLUS
Celková lisovací síla	1350 kN	2200 kN	2200 kN	2200 kN	2200 kN
Tlak	290 bar	285 bar	285 bar	285 bar	285 bar
Pracovní délka	3050 mm	3050 mm	4000 mm	3050 mm	4000 mm
Vzdálenost mezi sloupky	4000 mm	4000 mm	5040 mm	4000 mm	5040 mm
Zdvih	300 mm	300 mm	300 mm	300 mm	300 mm
Vzdálenost stůl / rám	500 mm	500 mm	500 mm	570 mm	570 mm
Šířka stolu	120 mm	120 mm	120 mm	120 mm	120 mm
Pracovní výška	970 mm	970 mm	970 mm	970 mm	970 mm
Max. přísuvná rychlost	180 mm/s	120 mm/s	120 mm/s	120 mm/s	120 mm/s
Max. pracovní rychlost	22 mm/s	21 mm/s	21 mm/s	21 mm/s	21 mm/s
Max. rychlost zpětného chodu	200 mm/s	200 mm/s	200 mm/s	200 mm/s	200 mm/s
Hlavní motor	22 kW	37 kW	37 kW	37 kW	37 kW
Výpočtová váha	18,5 t	24,5 t	27,5 t
Olej	250 l	350 l	350 l	350 l	350 l
