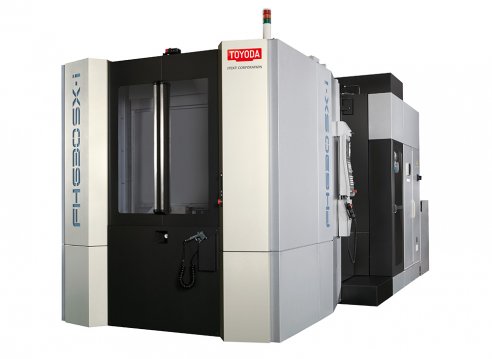

FH630SX-i
INFORMACE
Výhody:
- Vyměnitelný kužel vřetena – snadná oprava nebo výměna při kolizi
- Řízené předepnutí ložisek vřetena pro optimální provoz při vysokých a nízkých otáčkách
- Velký vnitřní prostor - možnost obrábět díl do velikosti průměru 1170mm a výšky 1250mm,
- Zdvojené kuličkové šrouby v osách Z a Y pro větší dynamiku, osovou sílu a redukci vibrací při obrábění. Redukce generace tepla od osových el. motorů
- Zabudované elektrovřeteno s olejovým chlazením a teplotní stabilizací
- Teplotní stabilizace kuličkových šroubů
- Lineární odměřování
- Teplotně symetrická konstrukce lože a stojanu pro redukci teplotních dilatací
- Výborný odvod třísek včetne filtrace a vysokotlakého chlazení
- Vysoká spolehlivost a přesnost při opakované výrobě
- Produktivita - zpracujeme technologii pro Vaše díly
- Preciznost zpracování umožňuje rychle diagnostikovat závadu a tím snížit prostoje stroje
PARAMETRY
FH630SX-i | |
---|---|
Velikost palety | 630 mm x 630 mm |
Maximální Ø obrobku | 1170 mm |
Maximální výška obrobku | 1250 mm |
Indexování Stolu (plná NC osa) | Full NC table (360,000 positions) |
Rozjezd v ose X (stojan) | 1,050 mm |
Rozjezd v ose Y (vřeteno) | 900 mm |
Rozjezd v ose Z (pracovní stůl) | 1,050 mm |
Maximální zatížení palety | 1,500 kg |
Motor pohonu vřetena | 37 kW for 30 min. /30 kW cont. |
Krouticí moment vřetena | 1,009 Nm |
Kužel vřetena | CAT50 |
Otáčky vřetena | 8,000 RPM |
Typ vřetena | Direct drive |
Rychloposuv | 60 m/min (lineární vedení) |
Kapacita zásobníku nástrojů | 60 Standard (121, 200 Optional) |
Plocha zabraná strojem | 7,695 mm x 3,600 mm x 3,208 mm |
Čistá váha | 19,600 kg |
PŘESNOST
FH630SX-i | |
---|---|
Přesnost polohování | ± 0.003 mm full stroke |
Opakovaná přesnost | ± 0.002 mm |
Přesnost indexování otočného stolu | ± 7 arc seconds |
Opakovaná přesnost indexování otočného stolu | ± 3.5 arc seconds |
PROVOZNÍ POŽADAVKY
FH630SX-i | |
---|---|
Hydraulický olej | Mobil DTE Oil Light (18.05 l) |
Mazání vodicích ploch | Mobil Vactra #2 (2.89 l) |
Mazání ložisek vřetena | Mobil Velocite #6 (2.89 l) |
Chlazení vřetena | Mobil Velocite #3 (20.14 l) |
Mazání stolu | Mobil Gear 600 XP 150 (3.04 l) |
Přívod tlakového vzduchu | 56 ~ 70 psi (4 ~ 5 kgf / cm²) |
Příkon | 43 kVA |
